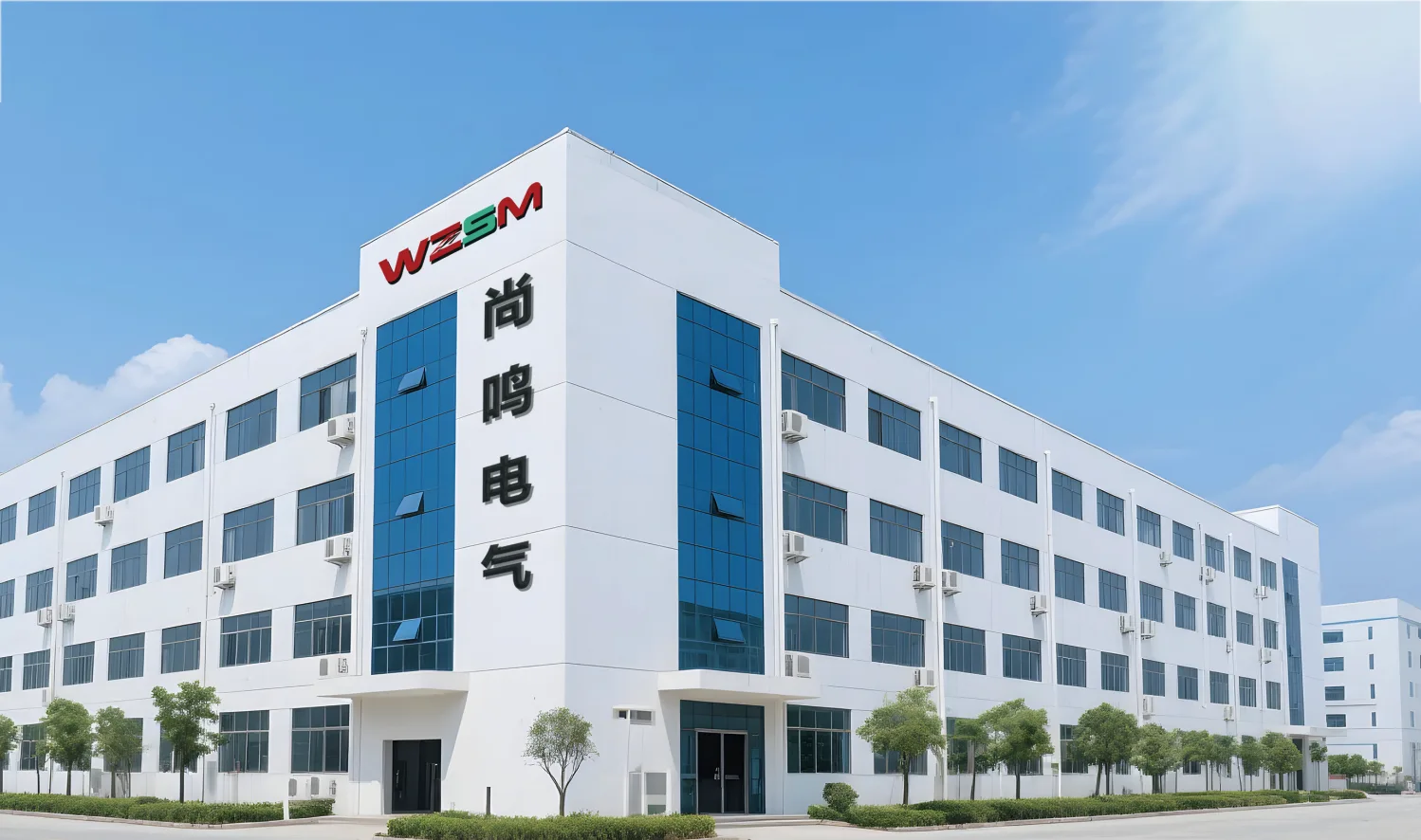

Wenzhou Shangming Electric Co., Ltd. è un produttore e fornitore leader di apparecchiature elettriche di alta qualità.

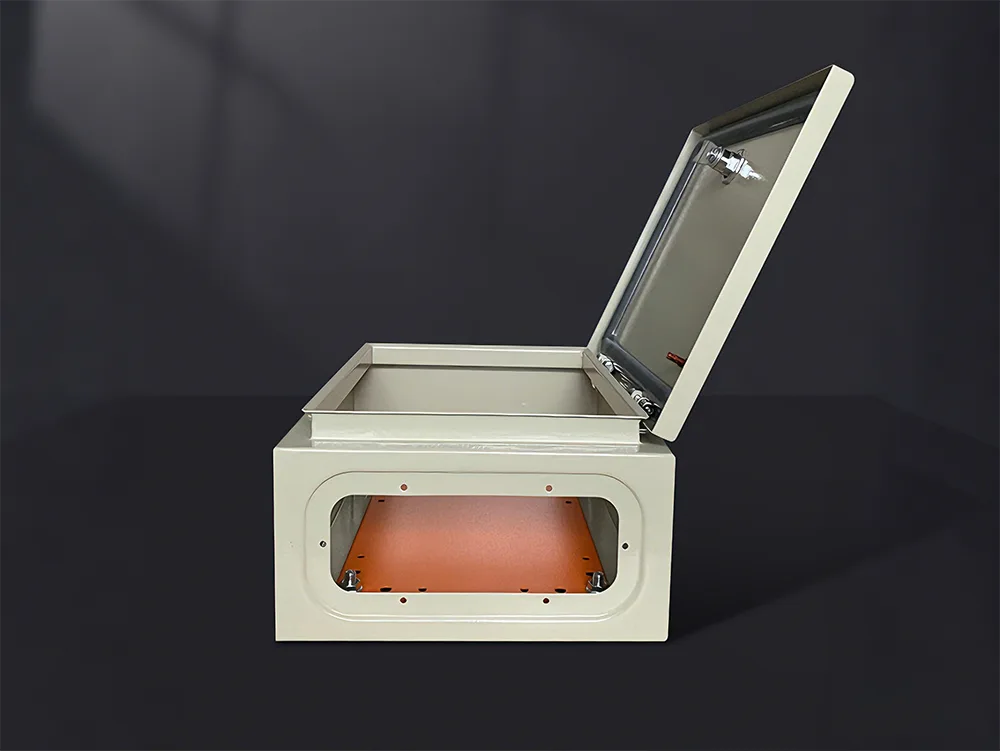

Shangmingè un produttore e fornitore affidabile di custodie per scatole di distribuzione. Grazie alla nostra vasta esperienza, offriamo prodotti in una varietà di materiali e specifiche e possiamo anche fornire soluzioni personalizzate su misura per le vostre esigenze specifiche.

Caratteristiche principali

1. Protezione fisica: Fornisce protezione contro l'ingresso di polvere, acqua e corpi estranei, prevenendo al contempo il contatto accidentale tra il personale e i componenti sotto tensione.

2. Isolamento di sicurezza: Isola le apparecchiature ad alta tensione e corrente elevata dall'ambiente operativo, riducendo così i rischi di scosse elettriche e incendi.

3. Piattaforma di montaggio dei componenti: La custodia della scatola di distribuzione è dotata di guide DIN, staffe di montaggio e fori preforati per facilitare l'installazione standardizzata di componenti come interruttori automatici e contatori elettrici.

4. Schermatura elettromagnetica: Riduce al minimo l'impatto delle interferenze elettromagnetiche esterne sui circuiti di controllo interni.

5. Adattabilità ambientale: Grazie all'uso di vari materiali e gradi di protezione, la custodia è adatta per un'ampia gamma di ambienti, inclusi ambienti interni, esterni e industriali.

Componenti strutturali

Porta dell'armadio: Disponibile nelle opzioni con porta trasparente e cieca; configurazioni personalizzate sono disponibili da Shangming.

Piastra di montaggio: Una piastra metallica utilizzata per fissare internamente i componenti; è smontabile per facilitare il montaggio fuori dal mobile.

Eliminazioni: Porte di ingresso cavi preforate progettate per accogliere cavi di vari diametri.

Guarnizione di tenuta: Una guarnizione altamente elastica che riveste il perimetro del pannello della porta, fungendo da elemento critico per garantire il grado di protezione IP specificato.

Bullone di messa a terra: Essenziale per garantire che la custodia metallica sia messa a terra in modo affidabile, evitando così che la custodia venga energizzata elettricamente.

Scenari applicativi

I. Costruzione di sistemi di distribuzione dell'energia a bassa tensione

Le nostre custodie per scatole di distribuzione fungono da scatole di distribuzione per edifici commerciali, piani residenziali e distribuzione di energia nelle aree pubbliche.

Fungono da piattaforme di montaggio per componenti quali interruttori automatici e dispositivi differenziali, facilitando il cablaggio standardizzato e la protezione di sicurezza, migliorando allo stesso tempo la pulizia e la sicurezza complessive del sistema di distribuzione dell'energia.

II. Controllo di apparecchiature industriali e automazione

Funzionano come scatole di controllo per macchinari, armadi di controllo per linee di produzione automatizzate e involucri per sistemi di controllo PLC.

Internamente ospitano componenti quali contattori, relè e moduli di controllo, proteggendo le apparecchiature elettriche dalla contaminazione da polvere e olio e facilitando al tempo stesso l'integrazione e la manutenzione delle apparecchiature.

III. Progetti di ingegneria e distribuzione dell'energia all'aperto

Fungono da centraline elettriche esterne temporanee, unità di distribuzione elettrica per cantieri edili e centraline di controllo per l'illuminazione stradale.

Se necessiti di un prodotto personalizzato per queste applicazioni, ti consigliamo di selezionare un grado di protezione elevato (ad esempio IP54 / IP65) per garantire la resistenza all'acqua, alla polvere e alla pioggia.

IV. Fotovoltaico e nuovi sistemi energetici

Shangming offre custodie perScatole combinatrici fotovoltaiche, armadi fotovoltaici collegati alla rete e scatole di controllo per sistemi di accumulo dell'energia.

Essendo l'alloggiamento fondamentale per le nuove apparecchiature energetiche, questi involucri forniscono protezione, isolamento e spazio di montaggio, supportando i requisiti per il funzionamento all'aperto a lungo termine.

V. Comunicazioni e infrastrutture

Puoi contattarci per personalizzare scatole di controllo per apparecchiature di comunicazione, scatole di distribuzione per sistemi a bassa tensione, scatole di alimentazione per sistemi di sorveglianza e altro ancora.

Ciò garantisce la protezione delle apparecchiature di potenza per le comunicazioni, previene le interferenze esterne e l'impatto ambientale e migliora la stabilità complessiva del sistema.

Quali fattori dovrebbero essere considerati quando si seleziona una custodia per scatola di distribuzione?

1. Dimensioni e specifiche

Quando si effettua la scelta, non è consigliabile scegliere un contenitore che si limiti ad adattare esattamente i componenti. L'area occupata dai componenti interni non deve superare l'80% dell'area della piastra di base. Il restante 20% dello spazio è riservato al cablaggio, alla dissipazione del calore e alla potenziale espansione futura; pertanto, dovresti sempre consentire un po' di margine nella tua selezione.

Per quanto riguarda la profondità, è necessario tenere conto della profondità combinata degli interruttori automatici (comprese le relative maniglie di manovra), delle canaline portacavi e dello sportello stesso dell'armadio. Ciò è particolarmente critico per gli interruttori automatici scatolati ad alta corrente, che hanno requisiti di profondità significativi; non tenerne conto potrebbe impedire la corretta chiusura della porta.

2. Grado di protezione (codice IP)

Selezionare il grado di protezione appropriato in base alla gravità dell'ambiente di installazione:

Uffici/corridoi interni: IP30 – IP40 è sufficiente.

Officine industriali: si consiglia IP54 per fornire protezione contro polvere e spruzzi d'acqua.

Esterni/Sistemi fotovoltaici: IP65 o superiore è obbligatorio e le giunture della porta devono presentare una guarnizione di tenuta continua e integrata.

3. Materiale e resistenza alla corrosione

Acciaio laminato a freddo: l'opzione più versatile, adatta alla maggior parte degli ambienti interni asciutti.

Acciaio inossidabile (304/316): adatto per ambienti farmaceutici, di trasformazione alimentare e costieri con elevata esposizione a nebbia salina. L'acciaio inossidabile 316 offre una resistenza alla corrosione superiore rispetto al 304.

4. Gestione termica

La gestione del calore è spesso un aspetto trascurato delle scatole di distribuzione ad alta potenza. Ti consigliamo di effettuare la selezione in base ai seguenti scenari:

Raffreddamento passivo: se il calore generato all'interno dell'armadio è minimo, è adatto un armadio completamente sigillato.

Raffreddamento attivo: se l'armadio ospita componenti quali azionamenti a frequenza variabile (VFD), avviatori statici o contattori ad alta corrente, è necessario selezionare un armadio dotato di alette di ventilazione. In alcuni casi, potrebbe anche essere necessario selezionare un modello con fori di montaggio preforati per una ventola di raffreddamento assiale.

Protezione dalla luce solare: per gli involucri da esterno, consigliamo una struttura a doppio tetto per evitare che la luce solare diretta faccia salire alle stelle la temperatura interna.

5. Facilità di installazione e funzionamento

Direzione di apertura della porta: determinare se è più conveniente una porta con apertura a sinistra o a destra, dato lo spazio disponibile nel luogo di installazione. Alcuni degli armadi di fascia alta di Shangming sono dotati di porte reversibili (possono essere configurate per l'apertura da sinistra o da destra).

Ingresso/uscita cavi: verificare se i cavi entreranno e usciranno dalla parte superiore o inferiore dell'armadio. Si consiglia di scegliere un armadio dotato di flangia removibile; la realizzazione dei fori per l'ingresso dei cavi nella piastra flangiata offre una maggiore flessibilità e garantisce una tenuta superiore rispetto alla perforazione diretta nel corpo dell'armadio.

Tipo di serratura: serratura triangolare industriale standard, serratura a incasso con chiave o serratura a camma di sicurezza antincendio.

Oltre a vari tipi dicustodie per scatole di distribuzione, Shangming offre anche armadietti di distribuzione dell'alimentazione da pavimento, un componente chiave della nostra linea di prodotti di alta qualità. Sceglieteci come fornitore a lungo termine per beneficiare di soluzioni personalizzate one-stop e prezzi direttamente dalla fabbrica.

Caratteristiche principali

Elevata capacità di carico: Per i nostri armadi di distribuzione dell'energia a pavimento, in genere utilizziamo piastre di acciaio laminate a freddo con uno spessore di 2,0 mm o superiore, che vengono saldate o assemblate per formare la struttura. Questa struttura robusta consente all'armadio di supportare in modo sicuro interruttori automatici del tipo a telaio pesante, sbarre collettrici in rame di grande sezione e cavi del trasformatore.

Design modulare: L'interno è dotato di un sistema di foratura modulare, che consente la regolazione flessibile delle traverse e delle piastre di montaggio per soddisfare requisiti specifici. Questo design facilita aggiornamenti ed espansioni convenienti quando necessario.

Ventilazione e Dissipazione del Calore: Dati gli elevati livelli di corrente tipicamente presenti all'interno dell'armadio, l'armadio è dotato di prese d'aria di scarico nella parte superiore e di prese d'aria nella parte inferiore per garantire un flusso d'aria efficace. Inoltre, i clienti possono richiedere una configurazione personalizzata per integrare un sistema di raffreddamento ad aria forzata nel prodotto.

Classificazioni comuni dei gabinetti

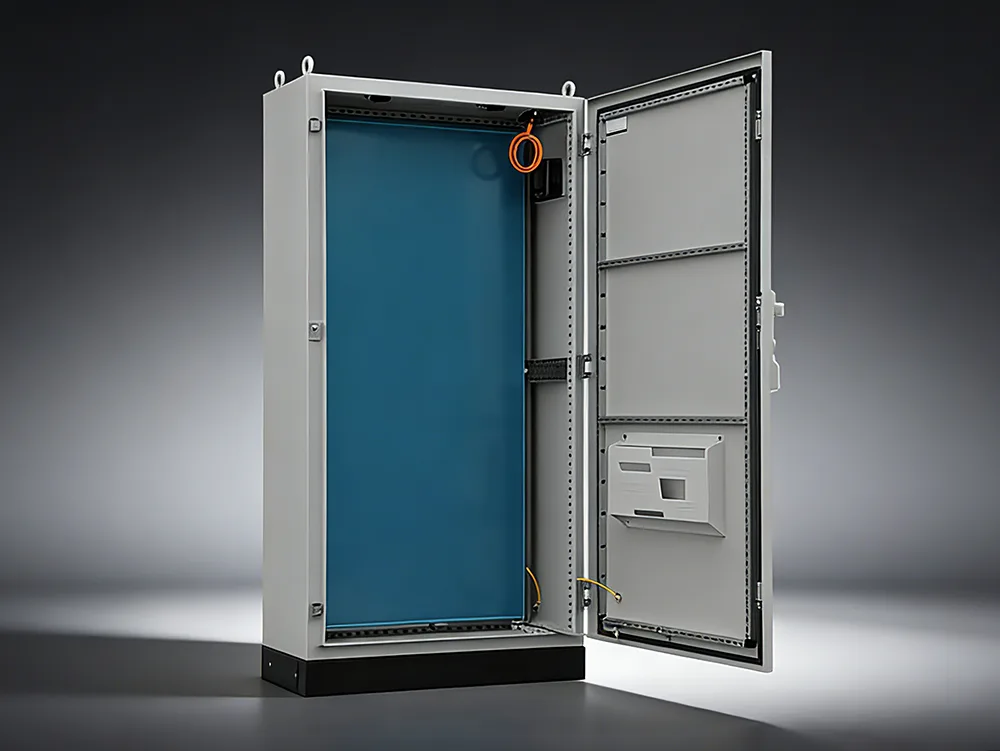

In base alla loro forma strutturale, gli armadi a terra si dividono principalmente in due grandi categorie:

1. Tipo fisso

Caratteristiche: I componenti interni sono montati rigidamente tramite staffe di supporto; una volta cablati non possono essere spostati.

Applicazioni: presenta una struttura semplice e un basso costo; tipicamente utilizzato in ambienti in cui i requisiti per l'alimentazione continua non sono estremamente rigorosi.

Modello rappresentativo: armadio di distribuzione dell'alimentazione CA a bassa tensione di tipo GGD.

2. Tipo estraibile/Tipo rimovibile

Caratteristiche: Ogni singolo circuito è alloggiato all'interno di una cassettiera separata ed indipendente.

Applicazioni: Estremamente conveniente per la manutenzione. Se un circuito specifico si guasta, è sufficiente estrarre il cassetto corrispondente e sostituirlo con uno nuovo, senza dover interrompere l'alimentazione principale.

Modelli rappresentativi: armadi di distribuzione dell'alimentazione avanzata di tipo GCK, GCS e MNS.

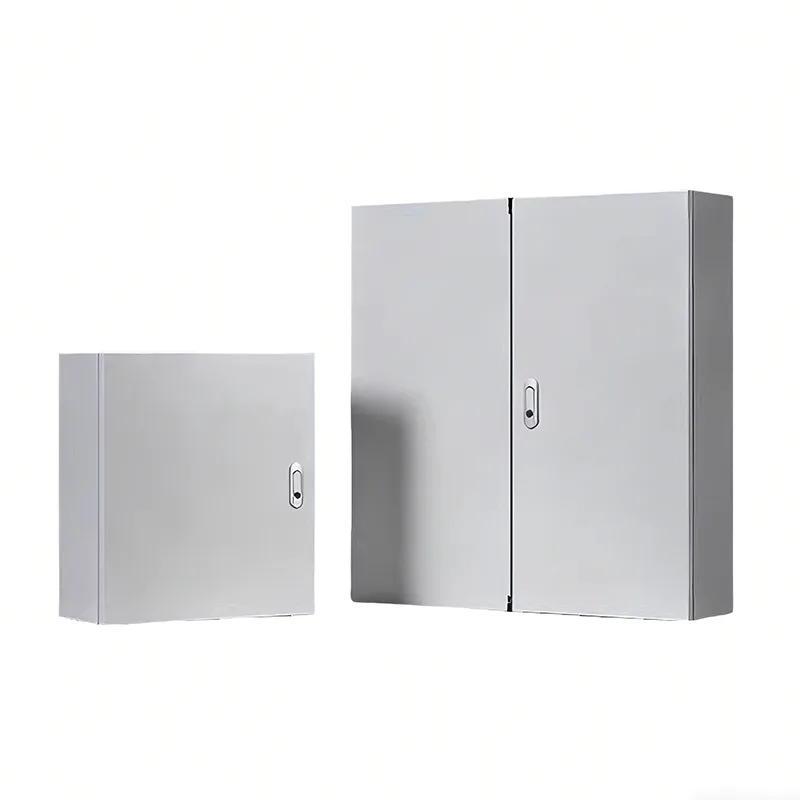

Scatole di distribuzione a pavimento e a parete: qual è la differenza?

Raccomandazioni per la selezione e la configurazione del prodotto

In base alle esigenze specifiche del tuo progetto, durante la fase di prevendita,Shangmingti consiglierà la configurazione più adatta a te. In generale, gli scenari applicativi che supportiamo più frequentemente sono elencati di seguito, accompagnati dai corrispondenti consigli di configurazione.

1. Distribuzione elettrica principale industriale

Configurazione consigliata:

Dimensioni armadio: 1.800–2.200 mm (A) × 600–1.000 mm (L) × 600–1.000 mm (P)

Materiale: lamiera di acciaio laminata a freddo (≥1,5 mm)

Grado di protezione: IP30 / IP40

Struttura: Armadio singolo o armadi accoppiati (modulari/divisibili)

Interno: progettato per l'installazione di ACB/MCCB + sistema di sbarre

2. Sistemi di linea in ingresso principale/ad alta corrente

Configurazione consigliata:

Larghezza: ≥800mm

Profondità: ≥800mm

Struttura: design a doppia porta o multiporta

Spazio interno: supporta sbarre in rame ad alta corrente; include spazio riservato per l'ingresso dei cavi dall'alto o dal basso.

3. Armadi di controllo dell'automazione/controllo PLC

Configurazione consigliata:

Dimensioni: 1600–2000 mm (A)

Materiale: lamiera d'acciaio verniciata a polvere/acciaio inossidabile

Grado di protezione: IP40 / IP54

Interno: piastra di montaggio + guide DIN

4. Applicazioni esterne

Configurazione consigliata:

Grado di protezione: IP54 / IP65

Materiale: acciaio inossidabile (304/316) o acciaio verniciato a polvere per esterni

Caratteristiche: tettoia antipioggia + strisce di tenuta + design anticondensa

5. Ambienti altamente corrosivi

Configurazione consigliata:

Materiale: acciaio inossidabile 304/316

Grado di protezione: IP55+

Trattamento superficiale: rivestimento anticorrosione

Come eseguire la manutenzione ordinaria su un armadio di distribuzione dell'alimentazione a pavimento?

1. Pulizia e rimozione della polvere

Utilizzare un panno asciutto in tessuto non tessuto e un aspirapolvere per rimuovere la polvere accumulata all'interno del mobile; è severamente vietato l'uso di panni bagnati o getti diretti di aria compressa.

Prestare particolare attenzione alla pulizia delle sbarre, degli isolatori, degli scivoli d'arco dell'interruttore e dei canali di ventilazione.

2. Serraggio dei collegamenti elettrici

Ispezionare tutti i punti di connessione bullonati per eventuali allentamenti; utilizzare una chiave dinamometrica per serrarli nuovamente ai valori di coppia specificati.

Se vengono rilevati segni di ossidazione o danni da arco elettrico, i terminali devono essere lucidati o sostituiti.

3. Test funzionale dei componenti

Interruttori automatici: verificare che le operazioni di apertura e chiusura manuale siano fluide e che il meccanismo di sgancio sia reattivo.

Contattori/relè: ispezionare le condizioni dei contatti per verificare che non siano usurati e verificare che la resistenza della bobina rientri nell'intervallo normale.

Condensatori: verificare la presenza di segni di degrado della capacità, rigonfiamento o perdita di elettrolita.

SPD (dispositivi di protezione dalle sovratensioni): verificare che la finestra dell'indicatore di stato sia verde e che l'indicatore di degrado non sia stato attivato.

4. Test delle prestazioni dell'isolamento

Utilizzare un megaohmmetro da 500 V o 1000 V per misurare e verificare quanto segue:

Resistenza di isolamento fase-fase: ≥ 1 MΩ;

Resistenza di isolamento fase-terra: ≥ 1 MΩ;

Se i valori misurati scendono al di sotto di questi standard, indagare sulle possibili cause come ingresso di umidità o contaminazione.

5. Manutenzione della struttura meccanica

Ispezionare le guide e i meccanismi di interblocco delle unità a cassetti per assicurarsi che non si incastrino o si blocchino. Lubrificare le parti mobili utilizzando grasso specifico per apparecchiature elettriche.

Verificare periodicamente la funzionalità dei meccanismi di sicurezza "Five-Prevention" (interblocchi).

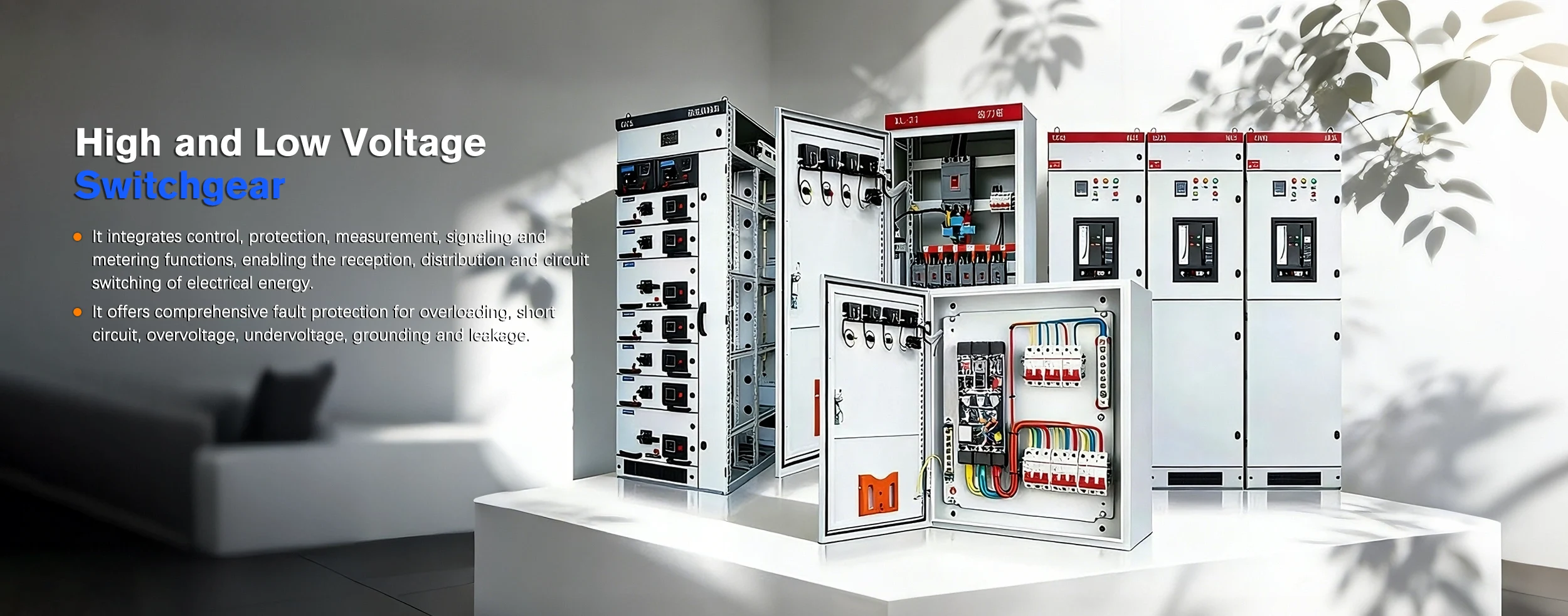

Stai ancora cercando un produttore e fornitore affidabile di quadri di alta e bassa tensione? ScegliereShangming elettricodalla Cina. Forniamo prodotti e servizi professionali, supportiamo varie richieste di personalizzazione non standard e offriamo soluzioni su misura per le vostre specifiche esigenze di progetto.

Categorie di prodotti

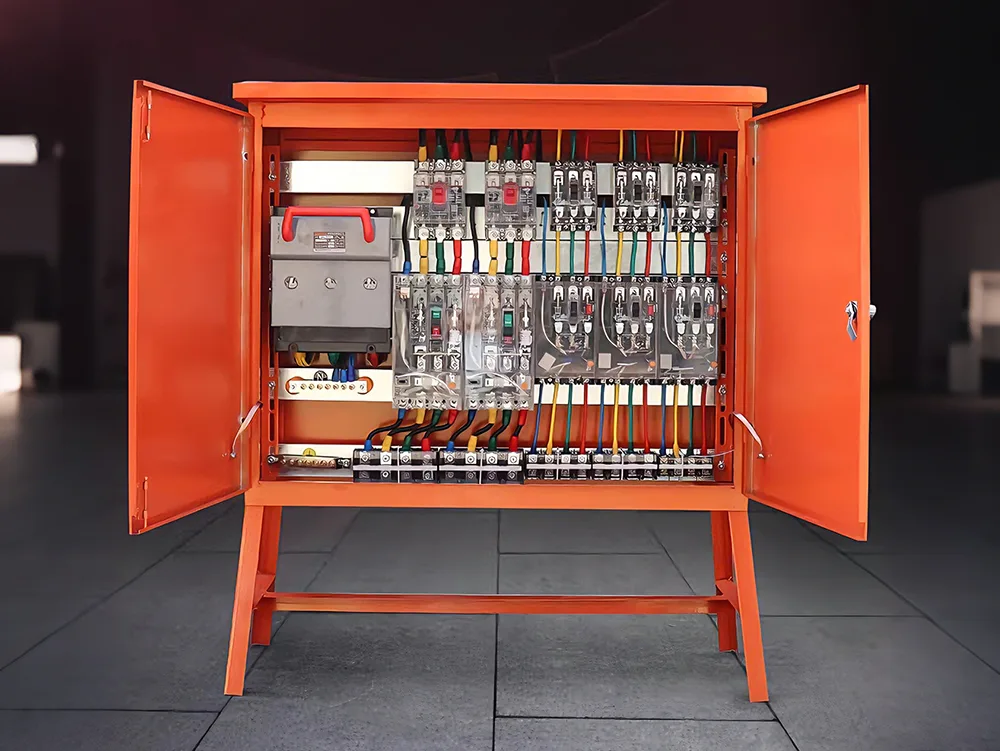

1. Quadri ad alta tensione

Questa categoria comprende apparecchiature con una tensione nominale compresa tra 3 kV e 35 kV e oltre. La sua funzione primaria è quella di ricevere e distribuire l'energia elettrica; inoltre, in caso di guasto su una linea elettrica, interagisce con dispositivi di protezione a relè per interrompere rapidamente correnti di cortocircuito che raggiungono migliaia di Ampere.

Componenti chiave:

Interruttori automatici ad alta tensione (tipo sottovuoto o SF6): fungono da elementi principali di estinzione dell'arco.

Sezionatori (interruttori di isolamento): forniscono un traferro fisico visibile per garantire la sicurezza durante la manutenzione.

Trasformatori di corrente/tensione: riduzione dei segnali ad alta tensione in segnali a bassa tensione per scopi di strumentazione e misurazione.

Modelli tipici: KYN28 (tipo estraibile rivestito in metallo), XGN (unità principale ad anello di tipo fisso).

2. Quadri di bassa tensione

Questa categoria comprende apparecchiature con una tensione nominale pari o inferiore a 1000 V. La sua funzione principale è gestire la distribuzione dello stadio finale all'interno di un sistema energetico. Distribuisce l'energia elettrica, ridotta dai trasformatori, a vari piani, linee di produzione o apparecchiature azionate da energia elettrica.

Componenti chiave:

Interruttori automatici aerei (ACB): utilizzati per le linee principali in entrata o per le linee in uscita ad alta capacità.

Interruttori automatici scatolati (MCCB): utilizzati per la protezione dei circuiti derivati.

Armadi di compensazione dei condensatori: utilizzati per migliorare il fattore di potenza del sistema e ridurre i costi dell'elettricità.

Modelli tipici:GGD (tipo fisso), GCK/GCS/MNS (tipo estraibile/a cassetto).

Serie ad alta e bassa tensione: un confronto

Scenari applicativi

I nostri quadri di alta e bassa tensione trovano ampia applicazione e spesso possono essere implementati simultaneamente all'interno di un unico ambiente per soddisfare funzioni distinte. È possibile personalizzare una soluzione completa su misura per le vostre esigenze specifiche.

Guasti comuni e soluzioni di risoluzione dei problemi

Shangming è un produttore professionale che fornisce servizi completi di supporto tecnico post-vendita. Inoltre, insieme alla consegna dei nostri prodotti, forniamo una serie completa di documentazione di ispezione e linee guida per il funzionamento e la manutenzione. Abbiamo compilato un elenco di problemi comuni di seguito come riferimento.

1. Problemi comuni con i quadri ad alta tensione

Sintomo 1: scarica parziale e rumori sibilanti

Cause: ingresso di umidità nei componenti isolanti; accumulo di polvere superficiale che porta a scariche superficiali; o effetto corona causato da bave nei punti di collegamento delle sbarre.

Soluzioni:

1. Controllo ambientale: verificare che le unità di riscaldamento e deumidificazione all'interno dell'armadio funzionino correttamente.

2. Pulizia senza tensione: pulire gli isolanti e le boccole utilizzando alcool anidro.

3. Rilevamento a ultrasuoni: utilizzare un rilevatore di scariche parziali durante il funzionamento per individuare la posizione esatta della fonte di scarica.

Sintomo 2: l'interruttore automatico ad alta tensione non si chiude o non si apre

Cause: motore di accumulo dell'energia danneggiato; circuito di comando bruciato (bobine di chiusura/apertura); o grippaggio del collegamento meccanico dovuto al lubrificante essiccato.

Soluzioni:

Ispezione del circuito secondario: misurare la resistenza delle bobine di chiusura e apertura e assicurarsi che la tensione di alimentazione ausiliaria rientri nell'intervallo normale.

Lubrificazione meccanica: riapplicare lubrificante specializzato a bassa temperatura ai componenti della trasmissione meccanica.

2. Problemi comuni con i quadri a bassa tensione

Sintomo 1: aumento anomalo della temperatura negli interruttori automatici aperti (ACB)

Cause: pressione di contatto insufficiente o ossidazione sui contatti a innesto primari; bulloni delle sbarre allentati.

Soluzioni:

Monitoraggio della temperatura: utilizzare una termocamera a infrarossi per scansionare i contatti e i punti di connessione.

Manutenzione dei contatti: diseccitare il sistema, ritirare l'ACB, pulire eventuali strati di ossidazione sui contatti e applicare grasso per contatti elettrici.

Sintomo 2: condensatori rigonfiati o rotti negli armadi di compensazione della potenza reattiva

Cause: Eccessivo contenuto armonico all'interno del sistema; o surriscaldamenti causati da frequenti commutazioni dei condensatori.

Soluzioni:

Sostituzione dei condensatori: sostituire tempestivamente eventuali condensatori sporgenti per evitare perdite di elettrolito, che potrebbero causare cortocircuiti.

Installazione di reattori in serie: installare reattori in serie all'interno del circuito di compensazione per sopprimere le armoniche.

3. Difetti generali

Sintomo: condensa, caratterizzata dalla formazione di goccioline d'acqua sulle pareti interne dell'armadio e tracce di scariche visibili sulle superfici dei componenti isolanti.

Soluzione:

Sigillatura: le aperture di ingresso dei cavi nella parte inferiore dell'armadio devono essere completamente sigillate utilizzando mastice ignifugo per bloccare l'ingresso di umidità dalla trincea dei cavi.

Aggiornamento intelligente: installa un sistema automatizzato di monitoraggio della temperatura e dell'umidità abbinato a un deumidificatore a condensazione per sostituire i tradizionali pannelli di riscaldamento.
