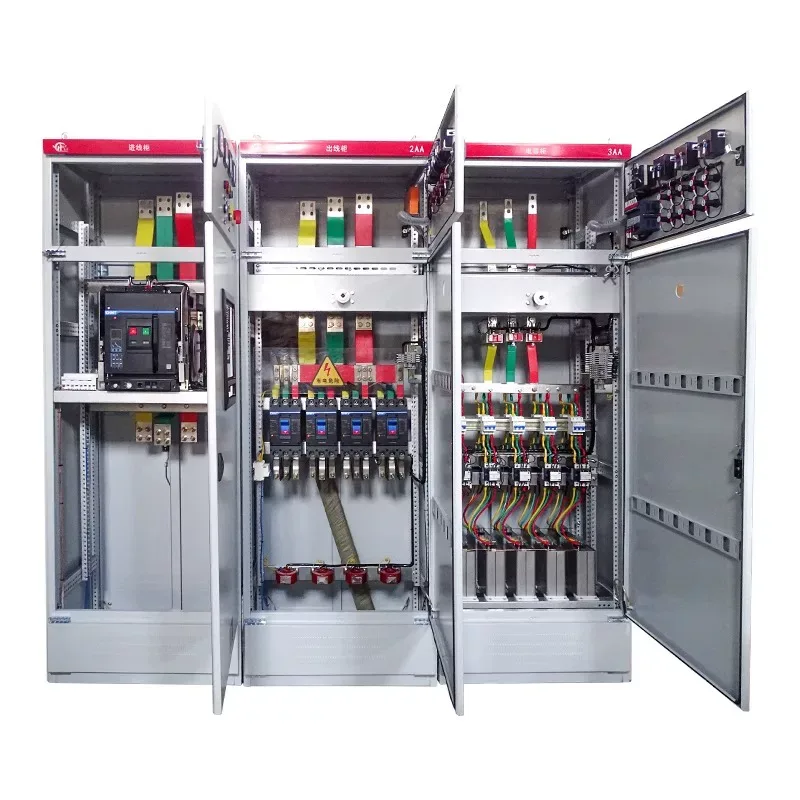

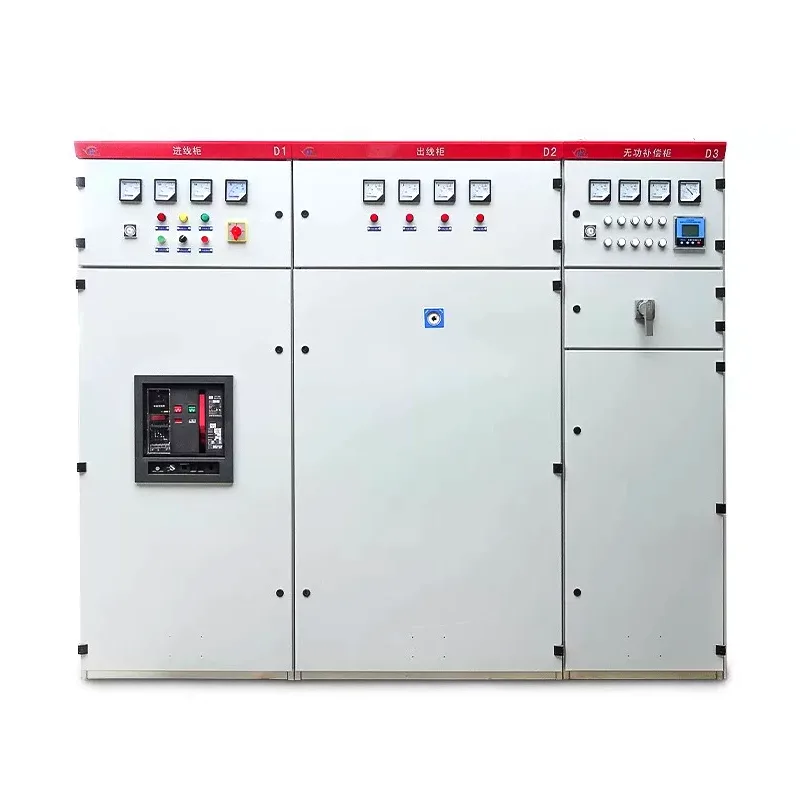

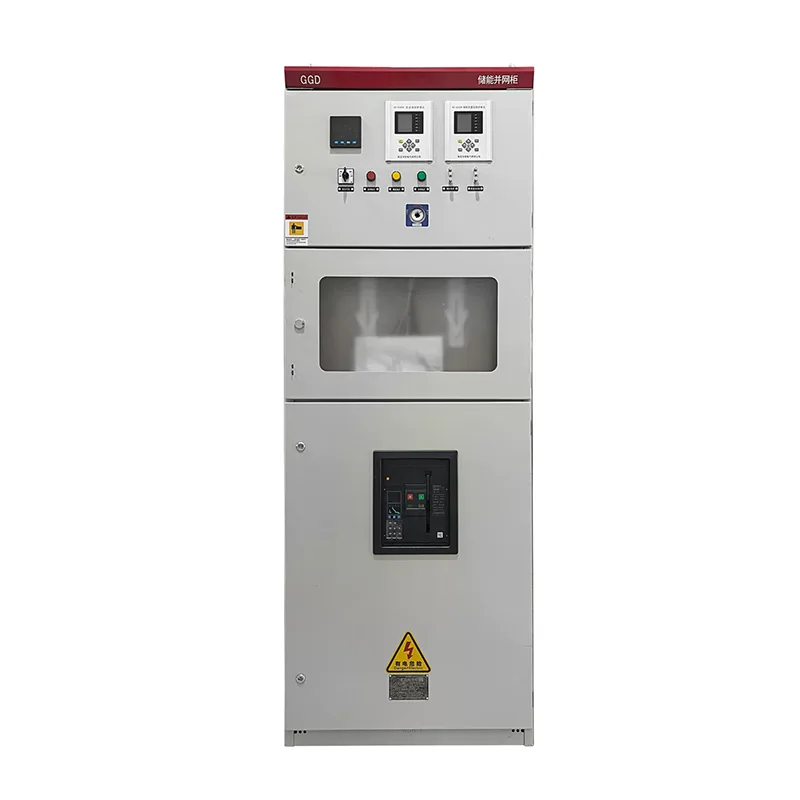

Quadri di bassa tensione CA GGD

Il quadro di distribuzione a bassa tensione CA GGD è un'unità di distribuzione dell'alimentazione completa a bassa tensione ampiamente utilizzata. Vanta elevata affidabilità, facilità di installazione e manutenzione e un prezzo competitivo, aiutandoti a risparmiare sui costi. Scegli Shangming come tuo fornitore con fiducia e ricevi un servizio unico e senza preoccupazioni.

Cos'è il quadro di bassa tensione CA GGD?

Il quadro di distribuzione CA a bassa tensione GGD è un quadro di distribuzione CA a bassa tensione maturo e ampiamente utilizzato, spesso utilizzato come apparecchiatura di distribuzione principale o di distribuzione secondaria nei sistemi di distribuzione di energia. È anche un prodotto che Shangming può fornire sfuso.

GGD è un modello comune e maturo di quadri a bassa tensione. "Bassa tensione" indica che questo prodotto è utilizzato per la distribuzione di energia a bassa tensione come CA 380 V/400 V. Integra interruttori automatici, sbarre collettrici, componenti di protezione e controllo per garantire il funzionamento sicuro e stabile del sistema di distribuzione dell'energia.

Caratteristiche Tecniche

Struttura dell'armadio: il quadro a bassa tensione CA GGD adotta un design dell'armadio per uso generale, assemblato utilizzando sezioni di acciaio formate a freddo mediante saldatura parziale. Il risultato è un armadio con elevata rigidità e capacità di carico.

Design modulare: i componenti del telaio dell'armadio e gli accessori specializzati sono forniti da un sottocentro in sezione di acciaio, garantendo alta precisione e qualità dell'armadio.

Sistema di dissipazione del calore: il mobile presenta un numero variabile di fori di ventilazione sia nella parte superiore che inferiore. Quando i componenti elettrici interni generano calore, l'aria calda sale e viene scaricata attraverso le feritoie superiori, mentre l'aria fresca viene reintegrata attraverso le feritoie inferiori, formando un flusso d'aria naturale.

Grado di protezione: la configurazione standard è tipicamente IP30. IP40 può essere personalizzato per soddisfare i requisiti ambientali. Si prega di contattare Shangming per i dettagli; il nostro team tecnico effettuerà un'analisi di pre-personalizzazione.

Perché scegliere il quadro di bassa tensione CA GGD?

Economia: rispetto ai quadri estraibili, i quadri a bassa tensione CA GGD hanno una struttura più semplice, eliminando complessi meccanismi di interblocco dei cassetti e connettori costosi, con una conseguente riduzione dei costi del 30%-50%. Inoltre, i suoi componenti sono altamente versatili e i pezzi di ricambio sono facilmente reperibili.

Funzionamento e manutenzione intuitivi: la struttura fissa di GGD rende facilmente visibili tutti i punti di connessione e il cablaggio, facilitando le ispezioni. Rispetto ai potenziali rischi di scarso contatto dei connettori o di archi elettrici nei quadri a cassetto, le connessioni fisse con bullone offrono una maggiore affidabilità nel funzionamento a lungo termine.

Elevata capacità di interruzione: corrente di interruzione di cortocircuito nominale fino a 50 kA.

Buona stabilità dinamica e termica: questo quadro può resistere allo stress meccanico e allo shock termico generati dalle correnti di cortocircuito.

Scenari applicativi

L'elevata redditività e la tecnologia matura dei quadri di bassa tensione CA GGD sono le ragioni per cui molti clienti li scelgono. I progetti a cui abbiamo collaborato più frequentemente includono:

Sottostazioni e centrali elettriche: GGD può essere utilizzato per la conversione di potenza in sistemi di alimentazione CA 50 Hz con una tensione operativa nominale di 380 V.

Imprese industriali: responsabili del controllo, della distribuzione dell'energia e dell'illuminazione di motori di grandi dimensioni.

Edifici: locali di distribuzione principali in complessi commerciali e aree residenziali.

Compensazione del condensatore: comunemente utilizzata per la compensazione della potenza reattiva nei sistemi di alimentazione, ovvero armadi di compensazione di tipo GGD.

Informazioni sull'ordinazione

Se sei sicuro di dover ordinare gli armadi GGD, contatta immediatamente Shangming e fornisci le seguenti informazioni:

Schema del circuito principale (circuito singolo): dobbiamo determinare la disposizione degli interruttori automatici interni e delle sbarre collettrici.

Schema del circuito ausiliario (secondo circuito): logica di controllo, spie luminose e requisiti dello strumento.

Elenco dei componenti: se si specifica una particolare marca di interruttore automatico, come Schneider, ABB, Chint, ecc.

Colore cabinet: predefinito è grigio chiaro (RAL 7035), personalizzabile.

Domande frequenti

D: Che dimensioni di interruttore possono essere installate in un armadio GGD?

R: Gli armadi GGD hanno una capacità di carico molto elevata. La linea di ingresso principale può ospitare interruttori automatici universali fino a 3150 A o addirittura 4000 A. Le linee in uscita possono essere organizzate in modo flessibile con interruttori automatici scatolati a seconda delle esigenze.

Nota: durante la personalizzazione, è necessario specificare con noi le specifiche delle sbarre collettrici per garantire che l'area della sezione trasversale delle sbarre collettrici in rame soddisfi i requisiti di aumento della temperatura della corrente nominale.

D: Quanto è efficace questo armadio nel prevenire polvere e umidità?

R: L'armadio GGD standard ha un grado di protezione IP30.

Nelle fabbriche polverose o negli scantinati umidi, il grado di protezione può essere aumentato a IP40 aggiungendo strisce di tenuta e pannelli protettivi.

Tuttavia, poiché fa affidamento su canali di ventilazione naturali, un grado IP eccessivamente elevato influirà sulla dissipazione del calore; è necessario trovare un equilibrio tra protezione e dissipazione del calore.

D: Le sbarre all'interno dell'armadio GGD sono disposte orizzontalmente o verticalmente?

R: Gli armadi GGD in genere utilizzano una disposizione di sbarre orizzontali nella parte superiore.

Questa disposizione non solo migliora la stabilità dinamica degli armadi, ma facilita anche il collegamento orizzontale di più armadi GGD.
