Fornitore di custodie per armadi di distribuzione dell'energia da pavimento di qualità

Oltre a vari tipi dicustodie per scatole di distribuzione, Shangming offre anche armadietti di distribuzione dell'alimentazione da pavimento, un componente chiave della nostra linea di prodotti di alta qualità. Sceglieteci come fornitore a lungo termine per beneficiare di soluzioni personalizzate one-stop e prezzi direttamente dalla fabbrica.

Caratteristiche principali

Elevata capacità di carico: Per i nostri armadi di distribuzione dell'energia a pavimento, in genere utilizziamo piastre di acciaio laminate a freddo con uno spessore di 2,0 mm o superiore, che vengono saldate o assemblate per formare la struttura. Questa struttura robusta consente all'armadio di supportare in modo sicuro interruttori automatici del tipo a telaio pesante, sbarre collettrici in rame di grande sezione e cavi del trasformatore.

Design modulare: L'interno è dotato di un sistema di foratura modulare, che consente la regolazione flessibile delle traverse e delle piastre di montaggio per soddisfare requisiti specifici. Questo design facilita aggiornamenti ed espansioni convenienti quando necessario.

Ventilazione e Dissipazione del Calore: Dati gli elevati livelli di corrente tipicamente presenti all'interno dell'armadio, l'armadio è dotato di prese d'aria di scarico nella parte superiore e di prese d'aria nella parte inferiore per garantire un flusso d'aria efficace. Inoltre, i clienti possono richiedere una configurazione personalizzata per integrare un sistema di raffreddamento ad aria forzata nel prodotto.

Classificazioni comuni dei gabinetti

In base alla loro forma strutturale, gli armadi a terra si dividono principalmente in due grandi categorie:

1. Tipo fisso

Caratteristiche: I componenti interni sono montati rigidamente tramite staffe di supporto; una volta cablati non possono essere spostati.

Applicazioni: presenta una struttura semplice e un basso costo; tipicamente utilizzato in ambienti in cui i requisiti per l'alimentazione continua non sono estremamente rigorosi.

Modello rappresentativo: armadio di distribuzione dell'alimentazione CA a bassa tensione di tipo GGD.

2. Tipo estraibile/Tipo rimovibile

Caratteristiche: Ogni singolo circuito è alloggiato all'interno di una cassettiera separata ed indipendente.

Applicazioni: Estremamente conveniente per la manutenzione. Se un circuito specifico si guasta, è sufficiente estrarre il cassetto corrispondente e sostituirlo con uno nuovo, senza dover interrompere l'alimentazione principale.

Modelli rappresentativi: armadi di distribuzione dell'alimentazione avanzata di tipo GCK, GCS e MNS.

Scatole di distribuzione a pavimento e a parete: qual è la differenza?

Raccomandazioni per la selezione e la configurazione del prodotto

In base alle esigenze specifiche del tuo progetto, durante la fase di prevendita,Shangmingti consiglierà la configurazione più adatta a te. In generale, gli scenari applicativi che supportiamo più frequentemente sono elencati di seguito, accompagnati dai corrispondenti consigli di configurazione.

1. Distribuzione elettrica principale industriale

Configurazione consigliata:

Dimensioni armadio: 1.800–2.200 mm (A) × 600–1.000 mm (L) × 600–1.000 mm (P)

Materiale: lamiera di acciaio laminata a freddo (≥1,5 mm)

Grado di protezione: IP30 / IP40

Struttura: Armadio singolo o armadi accoppiati (modulari/divisibili)

Interno: progettato per l'installazione di ACB/MCCB + sistema di sbarre

2. Sistemi di linea in ingresso principale/ad alta corrente

Configurazione consigliata:

Larghezza: ≥800mm

Profondità: ≥800mm

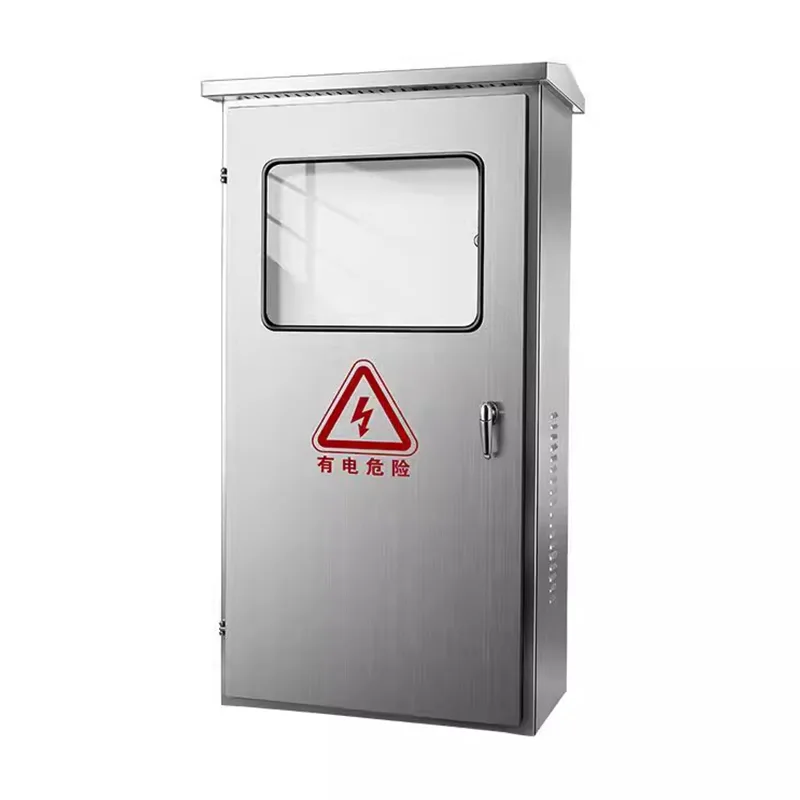

Struttura: design a doppia porta o multiporta

Spazio interno: supporta sbarre in rame ad alta corrente; include spazio riservato per l'ingresso dei cavi dall'alto o dal basso.

3. Armadi di controllo dell'automazione/controllo PLC

Configurazione consigliata:

Dimensioni: 1600–2000 mm (A)

Materiale: lamiera d'acciaio verniciata a polvere/acciaio inossidabile

Grado di protezione: IP40 / IP54

Interno: piastra di montaggio + guide DIN

4. Applicazioni esterne

Configurazione consigliata:

Grado di protezione: IP54 / IP65

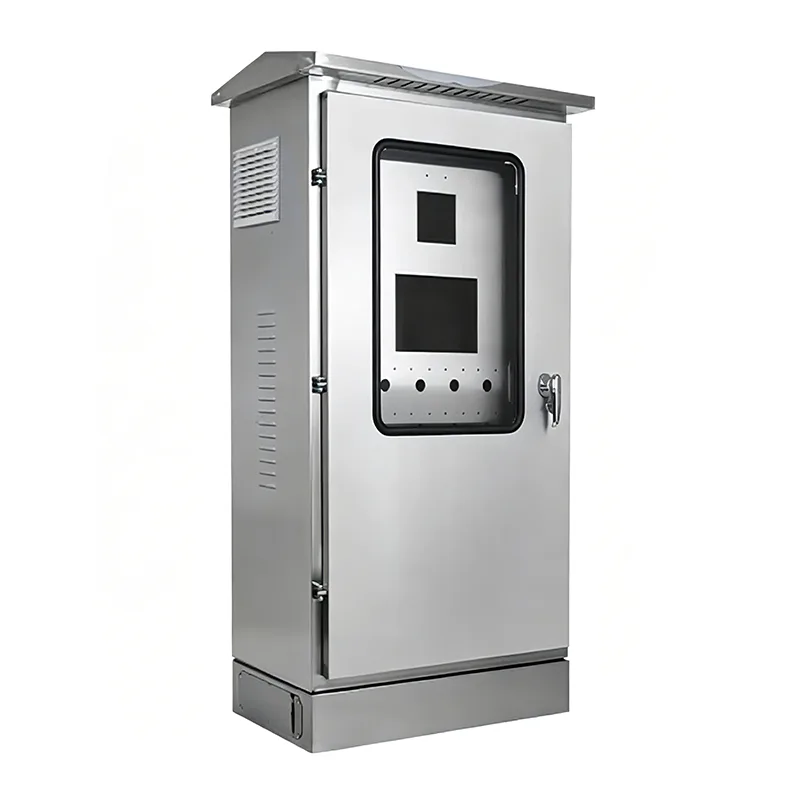

Materiale: acciaio inossidabile (304/316) o acciaio verniciato a polvere per esterni

Caratteristiche: tettoia antipioggia + strisce di tenuta + design anticondensa

5. Ambienti altamente corrosivi

Configurazione consigliata:

Materiale: acciaio inossidabile 304/316

Grado di protezione: IP55+

Trattamento superficiale: rivestimento anticorrosione

Come eseguire la manutenzione ordinaria su un armadio di distribuzione dell'alimentazione a pavimento?

1. Pulizia e rimozione della polvere

Utilizzare un panno asciutto in tessuto non tessuto e un aspirapolvere per rimuovere la polvere accumulata all'interno del mobile; è severamente vietato l'uso di panni bagnati o getti diretti di aria compressa.

Prestare particolare attenzione alla pulizia delle sbarre, degli isolatori, degli scivoli d'arco dell'interruttore e dei canali di ventilazione.

2. Serraggio dei collegamenti elettrici

Ispezionare tutti i punti di connessione bullonati per eventuali allentamenti; utilizzare una chiave dinamometrica per serrarli nuovamente ai valori di coppia specificati.

Se vengono rilevati segni di ossidazione o danni da arco elettrico, i terminali devono essere lucidati o sostituiti.

3. Test funzionale dei componenti

Interruttori automatici: verificare che le operazioni di apertura e chiusura manuale siano fluide e che il meccanismo di sgancio sia reattivo.

Contattori/relè: ispezionare le condizioni dei contatti per verificare che non siano usurati e verificare che la resistenza della bobina rientri nell'intervallo normale.

Condensatori: verificare la presenza di segni di degrado della capacità, rigonfiamento o perdita di elettrolita.

SPD (dispositivi di protezione dalle sovratensioni): verificare che la finestra dell'indicatore di stato sia verde e che l'indicatore di degrado non sia stato attivato.

4. Test delle prestazioni dell'isolamento

Utilizzare un megaohmmetro da 500 V o 1000 V per misurare e verificare quanto segue:

Resistenza di isolamento fase-fase: ≥ 1 MΩ;

Resistenza di isolamento fase-terra: ≥ 1 MΩ;

Se i valori misurati scendono al di sotto di questi standard, indagare sulle possibili cause come ingresso di umidità o contaminazione.

5. Manutenzione della struttura meccanica

Ispezionare le guide e i meccanismi di interblocco delle unità a cassetti per assicurarsi che non si incastrino o si blocchino. Lubrificare le parti mobili utilizzando grasso specifico per apparecchiature elettriche.

Verificare periodicamente la funzionalità dei meccanismi di sicurezza "Five-Prevention" (interblocchi).
