In che modo l'armadio elettrico montato a parete a porta singola supporta la crescita degli edifici intelligenti

Gli edifici intelligenti stanno cambiando il modo in cui sono organizzati i sistemi di distribuzione elettrica, illuminazione, riscaldamento, ventilazione, controllo degli accessi e monitoraggio energetico. Poiché queste funzioni diventano sempre più interconnesse, l’infrastruttura fisica che le supporta deve ospitare più dispositivi di controllo, interfacce di comunicazione e circuiti elettrici all’interno di spazi edilizi sempre più limitati. Gli involucri elettrici rimangono quindi una parte importante della progettazione di edifici intelligenti, poiché forniscono una posizione definita per i componenti elettrici e supportano al tempo stesso la protezione delle apparecchiature, l'accesso per la manutenzione e l'organizzazione del sistema.

Lo sviluppo degli edifici intelligenti sta rimodellando le infrastrutture elettriche

La moderna automazione degli edifici dipende dal coordinamento tra sistemi tradizionalmente progettati e gestiti separatamente. I controlli dell'illuminazione, le apparecchiature HVAC, i dispositivi di controllo degli accessi, le interfacce di sicurezza antincendio e i sistemi di gestione dell'energia possono scambiare informazioni attraverso piattaforme di gestione degli edifici. Questa integrazione aumenta l'importanza di installazioni elettriche chiaramente strutturate, in particolare negli edifici commerciali, negli uffici, nei complessi residenziali, negli ospedali e negli impianti industriali.

La transizione non implica semplicemente l’aggiunta di più dispositivi digitali. Richiede inoltre un'attenta considerazione della distribuzione dell'alimentazione, del cablaggio di controllo, della separazione delle apparecchiature, della dissipazione del calore e dell'accesso per l'ispezione. I componenti elettrici devono essere disposti in modo tale che le squadre di installazione possano identificare i circuiti, tracciare le connessioni ed eseguire la manutenzione senza interrompere inutilmente i sistemi adiacenti.

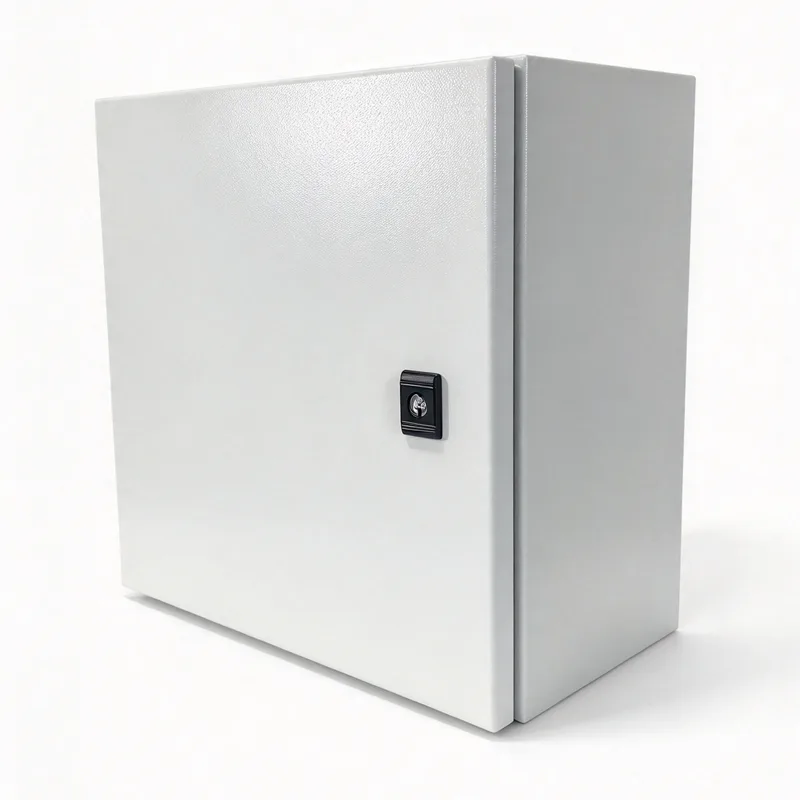

In questo contesto, ilArmadio elettrico montato a parete a porta singolarappresenta un formato di custodia pratico per installazioni in cui le apparecchiature elettriche o di controllo necessitano di un alloggiamento dedicato e accessibile senza occupare spazio prezioso. La sua idoneità dipende dalle dimensioni dell'apparecchiatura, dall'ambiente di installazione, dai requisiti di protezione e dall'espansione pianificata del sistema.

L'installazione a parete risolve i vincoli di spazio

L’utilizzo dello spazio è una considerazione ricorrente nei progetti di edifici intelligenti. Potrebbe essere necessario installare apparecchiature elettriche in corridoi di servizio, locali tecnici, aree di servizio, locali tecnici e spazi designati sulle pareti vicino ai sistemi che controlla. Gli armadi a pavimento possono essere adatti per installazioni più grandi, ma le soluzioni di distribuzione e controllo più piccole possono trarre vantaggio dalla costruzione a parete.

Il montaggio di un involucro su una parete adatta può preservare lo spazio sul pavimento e stabilire una posizione coerente per le apparecchiature elettriche. Negli edifici con più zone di controllo, una disposizione distribuita può anche abbreviare alcuni percorsi di cablaggio e rendere più conveniente l'ispezione locale. Questi vantaggi non sono automatici: il passaggio dei cavi, gli spazi di accesso, il supporto strutturale e la necessità di raggiungere i componenti interni devono essere valutati per ogni installazione.

Una configurazione a porta singola fornisce un punto di accesso diretto alle apparecchiature racchiuse. La direzione di apertura, lo spazio di lavoro disponibile, la disposizione delle cerniere e il meccanismo di bloccaggio della porta possono influenzare la facilità con cui i tecnici ispezionano i terminali, sostituiscono i componenti o verificano l'identificazione del circuito. Questi dettagli pratici diventano particolarmente rilevanti quando gli involucri vengono installati in aree di servizio ristrette o accanto ad altri sistemi di costruzione.

La protezione delle apparecchiature rimane fondamentale per gli edifici connessi

La connettività non riduce la necessità di protezione fisica. Controller, relè, dispositivi di protezione dei circuiti, morsettiere, alimentatori e componenti di comunicazione possono essere influenzati da polvere, umidità, contatto accidentale, vibrazioni o variazioni di temperatura. Un involucro aiuta a stabilire un confine fisico attorno a questi componenti, ma il livello di protezione dipende dalla sua costruzione e dalla valutazione ambientale verificata.

Il materiale dell'involucro, la guarnizione della porta, la disposizione dell'ingresso dei cavi, il metodo di montaggio e il design della ventilazione influenzano tutti l'idoneità per una particolare posizione. Un'installazione in un locale elettrico interno pulito presenta condizioni diverse rispetto a un'installazione in uno spazio tecnico umido, in un locale tecnico polveroso o in un'area esterna esposta. Il grado di protezione d'ingresso specificato dovrebbe pertanto corrispondere alle condizioni effettive del sito anziché essere desunto dall'aspetto dell'involucro.

La gestione termica è un’altra considerazione importante. I controlli degli edifici intelligenti possono combinare diversi alimentatori, dispositivi di commutazione, moduli di comunicazione e altri componenti che generano calore in un volume limitato. Se il calore non riesce a dissiparsi adeguatamente, la temperatura interna può aumentare e influenzare le prestazioni o la durata dei componenti. Il carico delle apparecchiature, le dimensioni dell'involucro, la temperatura ambiente, la spaziatura e le disposizioni sulla ventilazione dovrebbero essere valutati insieme durante la progettazione.

L’integrazione richiede più che un semplice alloggio fisico

L'involucro di un edificio intelligente deve soddisfare i requisiti fisici ed elettrici dei dispositivi installati al suo interno. I controllori collegati in rete possono richiedere cavi di comunicazione, mentre le apparecchiature di commutazione e gli alimentatori necessitano di conduttori di dimensioni adeguate e di disposizioni dei terminali adeguate. I progettisti devono tenere conto del raggio di curvatura dei cavi, delle canaline di cablaggio, della segregazione dei conduttori, della messa a terra, delle etichette di identificazione e dell'accesso sicuro ai punti di connessione.

ILArmadio elettrico montato a parete a porta singolapuò fornire una struttura definita per organizzare questi elementi, ma l’involucro da solo non rende un’installazione intelligente o conforme. La capacità di automazione deriva dai dispositivi di controllo selezionati, dall'architettura di comunicazione, dal software, dai sensori e dall'integrazione con il più ampio sistema di gestione dell'edificio. L'alloggiamento supporta questa disposizione proteggendo e organizzando i suoi componenti fisici.

La pianificazione dei cambiamenti futuri è altrettanto importante. I sistemi dell'edificio potranno successivamente incorporare ulteriori sensori di presenza, contatori di energia, circuiti di illuminazione o interfacce di comunicazione. Lasciare uno spazio interno adeguato e fornire un layout di cablaggio chiaro può facilitare le modifiche. Tuttavia, l'espansione deve rimanere entro la capacità fisica dell'armadio, i valori elettrici, i limiti termici e i requisiti di sicurezza applicabili.

Guida agli standard e alla verifica Selezione della custodia

La sicurezza elettrica e la verifica dell'assemblaggio dovrebbero essere considerate insieme alla comodità dell'installazione. La serie IEC 61439 affronta i quadri di manovra e di controllo a bassa tensione, inclusa la costruzione, le caratteristiche tecniche e i requisiti di verifica. La norma IEC 61439-3:2024 si rivolge specificamente ai quadri di distribuzione destinati a essere gestiti da persone comuni nell'ambito del suo ambito definito. Il fatto che una particolare installazione rientri in questi requisiti dipende dalla configurazione dell'apparecchiatura e dall'applicazione prevista.

Un involucro non deve essere descritto come conforme a uno standard di assemblaggio solo perché è utilizzato per alloggiare componenti elettrici. Dovrà essere valutato l'insieme completo, la sua destinazione d'uso e i relativi requisiti di verifica. I progettisti dovrebbero inoltre considerare le normative elettriche locali applicabili, le disposizioni di messa a terra, la protezione da sovracorrente, le distanze di lavoro e le istruzioni di installazione.

Per gli edifici intelligenti, la documentazione è particolarmente utile perché più sistemi possono essere installati, modificati e mantenuti da diversi team tecnici. Pianificazioni dei circuiti, etichette dei componenti, schemi elettrici e registri di manutenzione chiari possono ridurre l'ambiguità durante la risoluzione dei problemi. Una documentazione coerente aiuta anche a distinguere i circuiti di alimentazione elettrica dai collegamenti di comunicazione e controllo a bassa tensione.

La manutenzione e la pianificazione del ciclo di vita influenzano la progettazione

Si prevede che le apparecchiature di automazione degli edifici rimangano accessibili per tutta la vita operativa di una struttura. È possibile aggiungere sensori, sostituire i controller, aggiornare i moduli di comunicazione e ispezionare le connessioni elettriche man mano che i sistemi si evolvono. Una disposizione dell'armadio che supporti una chiara identificazione e un accesso sicuro può semplificare queste attività, sebbene i risultati della manutenzione dipendano anche dalla qualità dell'installazione e dalla documentazione.

La posizione del recinto dovrebbe riflettere sia l'accesso operativo che l'esposizione ambientale. I tecnici necessitano di spazio sufficiente per aprire la porta ed eseguire i lavori autorizzati, mentre l'installazione deve evitare di ostruire le vie di emergenza, il movimento delle apparecchiature o altri servizi dell'edificio. Gli ingressi dei cavi dovrebbero essere disposti in modo da limitare sforzi inutili e preservare il livello previsto di protezione ambientale.

La pianificazione del ciclo di vita prevede anche la selezione di materiali e finiture adeguate all'ambiente di installazione. L'esposizione alla corrosione, le procedure di pulizia, l'umidità e il potenziale impatto meccanico possono influire sull'idoneità a lungo termine. Per gli edifici con requisiti di occupazione o di controllo variabili, la capacità di ispezionare e modificare la disposizione interna può essere importante quanto l'ingombro dell'installazione iniziale.

Gli involucri compatti hanno un ruolo definito nella crescita degli edifici intelligenti

L’espansione dell’automazione degli edifici sta aumentando l’importanza di un’infrastruttura elettrica coordinata, dalle apparecchiature di distribuzione centrale ai punti di controllo più piccoli che servono le singole zone. Gli armadi a parete possono supportare questa architettura laddove le apparecchiature locali necessitano di un alloggiamento organizzato e di un accesso conveniente, a condizione che le condizioni di installazione e i requisiti dei componenti siano idonei.

ILArmadio elettrico montato a parete a porta singolaè meglio inteso come un elemento all’interno di una progettazione elettrica più ampia piuttosto che come una tecnologia di costruzione intelligente a sé stante. Il suo valore pratico dipende dal dimensionamento appropriato, dai gradi di protezione, da considerazioni termiche, dall'organizzazione del cablaggio e dalla compatibilità con le apparecchiature installate. Poiché gli edifici connessi continuano a integrare funzioni di alimentazione, controllo e monitoraggio, questi requisiti fondamentali degli involucri rimangono strettamente legati alla sicurezza del sistema, alla manutenibilità e alla flessibilità operativa a lungo termine.
