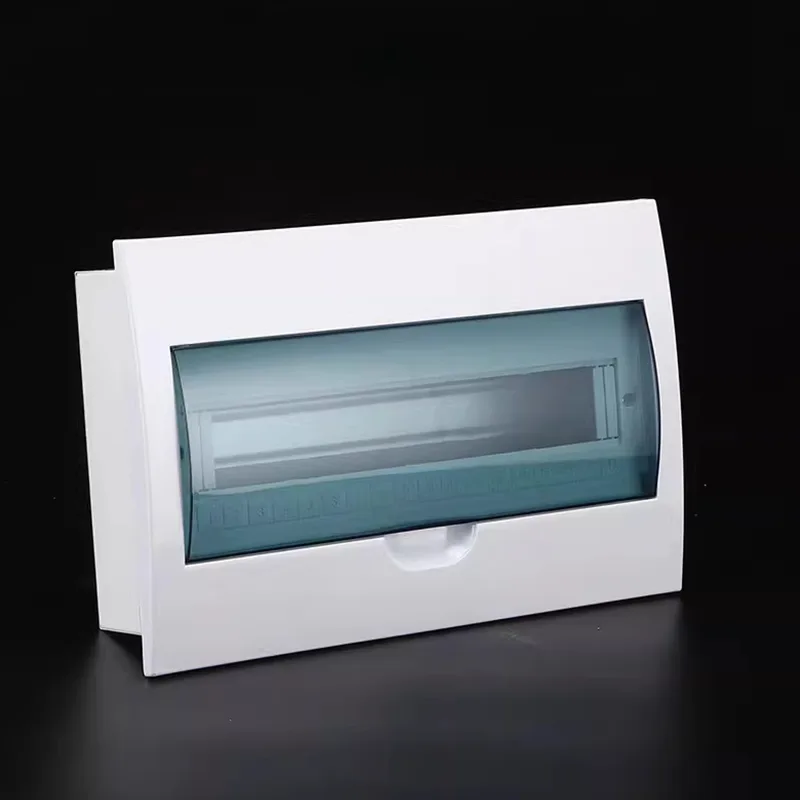

Custodia compatta per scatola di distribuzione multicircuito

Shangming è un produttore professionale di involucri compatti per scatole di distribuzione multicircuito, che offre vendita diretta in fabbrica e fornisce soluzioni personalizzate e un servizio post-vendita completo. Questo prodotto è adatto per ambienti con spazio di installazione limitato, caratterizzato da dimensioni compatte e layout del circuito interno ad alta densità, consentendo una distribuzione sicura dell'alimentazione multicircuito in aree ristrette ed eliminando la necessità di più scatole esterne a circuito singolo.

Vantaggi fondamentali

Se desideri una distribuzione dell'energia miniaturizzata, modulare e intelligente per il tuo progetto, le scatole di distribuzione multicircuito compatte sono più adatte delle tradizionali scatole a circuito singolo o dei grandi armadi di distribuzione.

1. Risparmio di spazio

Le scatole di distribuzione compatte presentano un design sottile, con una profondità standard di soli 70-100 mm, e si integrano facilmente in partizioni leggere, pannelli posteriori di mobili, alloggiamenti per apparecchiature o alberi elettrici stretti, occupando uno spazio minimo.

All'interno di spazi ristretti, l'elevata densità di circuiti, che integra 8-24 interruttori automatici miniaturizzati, consente di risparmiare oltre il 60% dello spazio di installazione rispetto alla distribuzione di più scatole a circuito singolo.

Se necessario, possiamo personalizzare le configurazioni che supportano l'espansione parallela, consentendo combinazioni orizzontali per formare unità di distribuzione di capacità maggiore.

2. Sicurezza

Le custodie delle scatole di distribuzione di Shangming sono realizzate in metallo di alta qualità, con opzioni per acciaio zincato o acciaio inossidabile 304, sopprimendo efficacemente la propagazione del fuoco.

Ogni circuito è dotato di protezione indipendente da sovraccarico e cortocircuito, garantendo un preciso isolamento dei guasti.

Ampia copertura del grado di protezione IP:

Uso interno: IP20–IP40, protegge dal contatto con le dita e da corpi estranei solidi.

Utilizzo in ambienti esterni o umidi: custodia in metallo IP54, resistente alla polvere e agli spruzzi d'acqua, adatta per bagni, balconi, scatole per attrezzature esterne, ecc.

3. Installazione e manutenzione facili

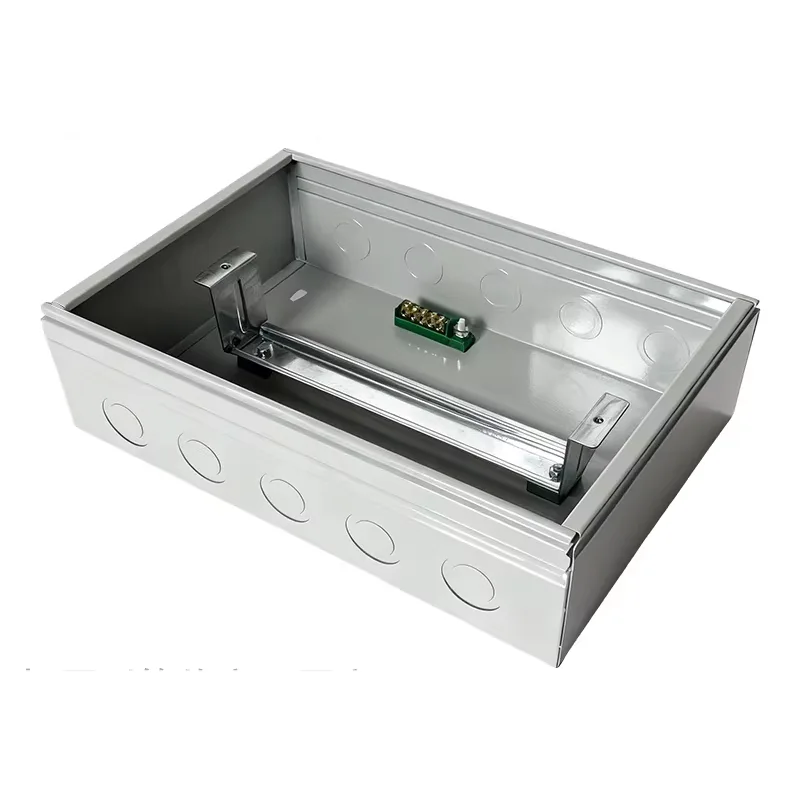

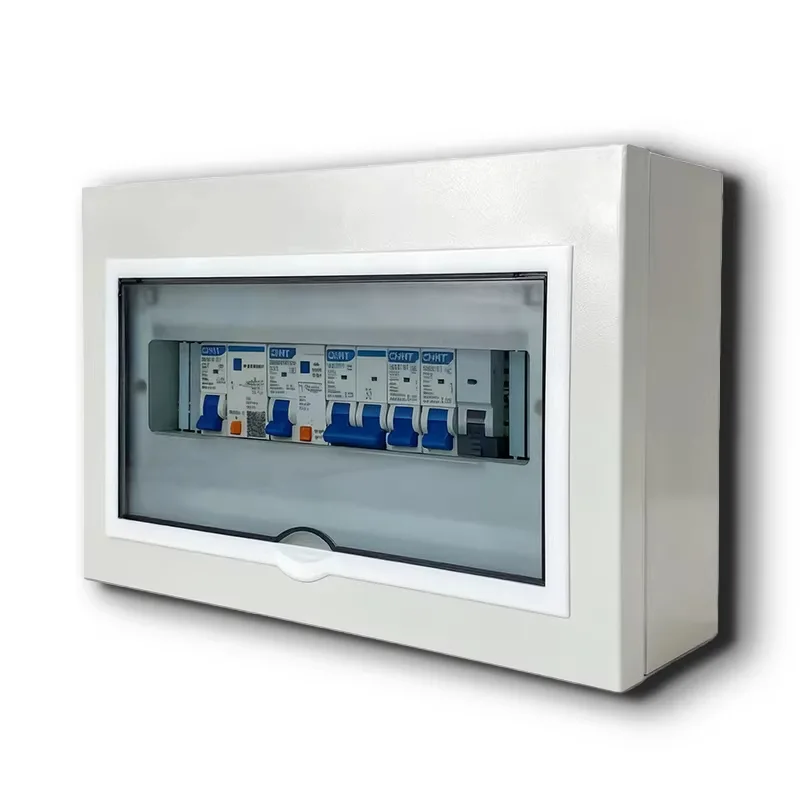

Il contenitore compatto della scatola di distribuzione multicircuito viene fornito preinstallato con guide DIN standardizzate. Utilizziamo interruttori automatici delle principali marche (Schneider Electric, ABB, ecc.) per il montaggio diretto, eliminando la necessità di forare o viti.

Sulla parte superiore, inferiore e posteriore sono presenti fori ciechi da Φ20/25 mm per l'ingresso e l'uscita multidirezionale dei cavi, in grado di accogliere diversi percorsi di cablaggio.

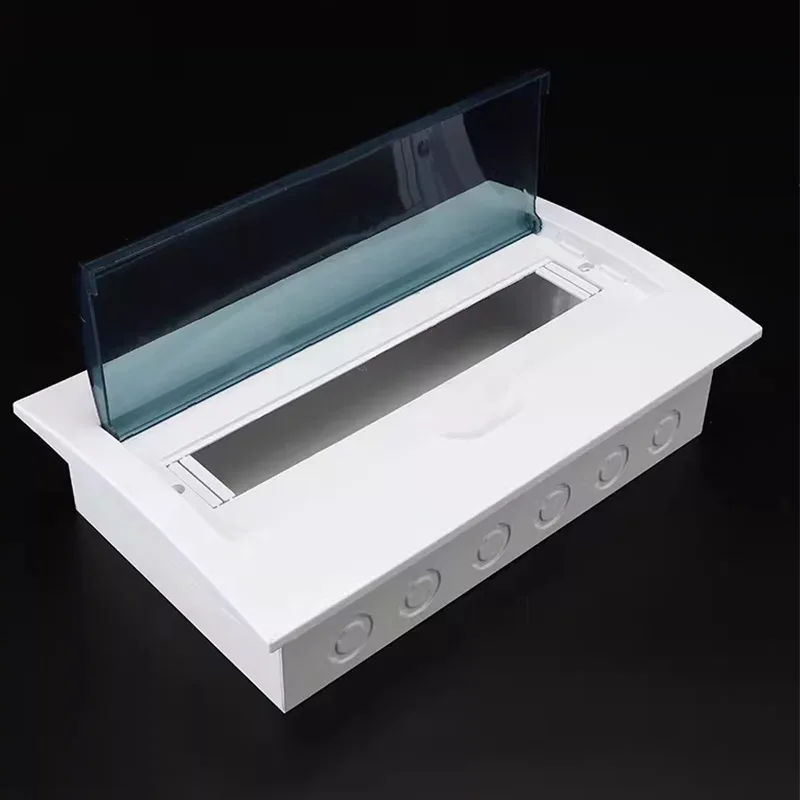

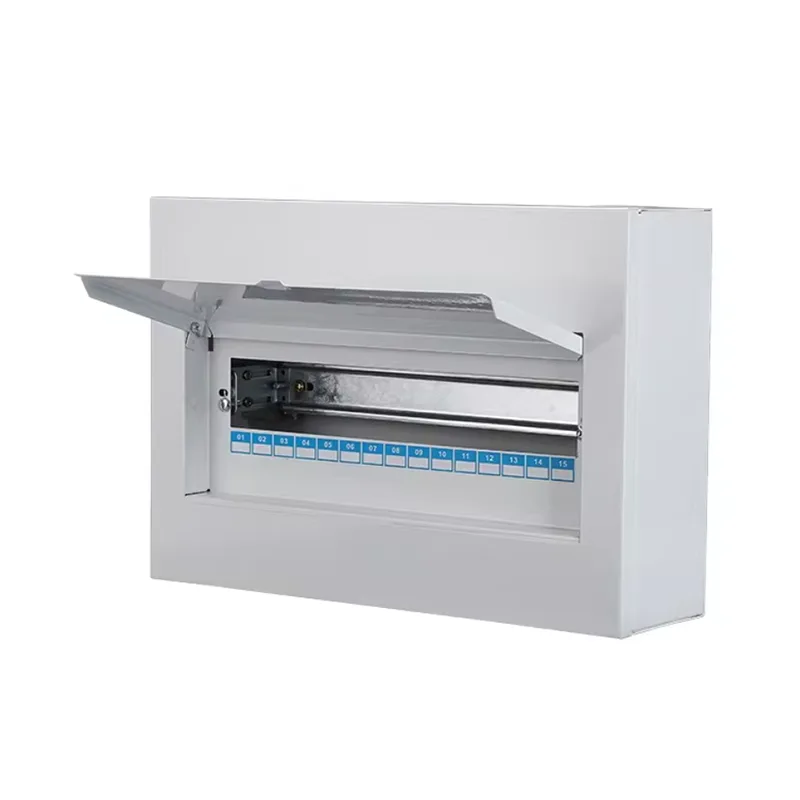

La porta utilizza un design a scatto o incernierato, consentendo l'apertura con una sola mano. All'interno della porta o del pannello sono presenti aree per l'etichettatura dei circuiti, che supportano annotazioni stampate o scritte a mano.

4. Personalizzazione completa disponibile

Materiali Disponibili: Ferro, lamiera zincata, acciaio inox 201, acciaio inox 304.

Supporto di dimensioni non standard: offriamo la personalizzazione completa di larghezza, altezza e profondità per adattarsi ad aperture di attrezzature speciali o spessori di pareti dell'edificio.

Moduli funzionali: possono essere preinstallati dispositivi di protezione da sovratensione, contatori intelligenti, moduli di controllo remoto, prese USB, ecc.

Personalizzazione dell'aspetto: supporta la spruzzatura di colori RAL, la finitura in acciaio inossidabile spazzolato e la stampa serigrafica del logo, integrandosi in stili di interior design di fascia alta.

Come determinare il numero richiesto di circuiti?

Potresti incontrare questa domanda durante il processo di selezione. Shangming fornisce un metodo in tre fasi per la valutazione iniziale.

1. Circuiti suddivisi per area funzionale

Questo è il metodo statistico più elementare. Una configurazione moderna standard consiglia in genere di separare i dispositivi ad alta potenza dai circuiti elettrici generali:

● Circuiti di illuminazione: si consigliano almeno 1-2 circuiti, controllati per area per evitare che un cortocircuito in un'area provochi l'oscurità in tutta la casa.

● Prese generali: assegnarle in base al numero di camere, in genere un circuito ogni 3-5 camere.

● Circuiti dedicati ad alta potenza: questo è fondamentale. Condizionatori, scaldabagni, forni, lavastoviglie, asciugatrici, ecc., con potenza ≥ 1,5kW, devono occupare ciascuno un circuito indipendente.

● Cucina e bagno: a causa dell'ambiente umido e della concentrazione di elettrodomestici, si consiglia di installare un circuito di corrente residua (RCD) separato.

2. Calcolare la larghezza del modulo

Usiamo "Way" o "Module" per misurare la capacità.

1 modulo = 18 mm (ovvero la larghezza di un interruttore automatico unipolare MCB).

RCCB/RCBO: normalmente occupa 2 moduli, ovvero 36 mm.

Interruttore principale: in genere occupa 2-4 moduli.

Formula di calcolo: Moduli totali richiesti = (Numero di interruttori unipolari x 1) + (Numero di interruttori automatici bipolari/residui x 2) + (Interruttore principale x 2/4)

3. Principio di riserva del 20%.

Non riempire mai completamente la scatola di distribuzione; lasciare spazio per espansioni future è uno standard del settore. Allora perché lasciare spazio?

Espansione futura: quando in futuro aggiungerai sorveglianza, sistemi domestici intelligenti o nuovi elettrodomestici, non sarà necessario sostituire l'intera scatola.

Spazio per la dissipazione del calore: in una scatola multicircuito compatta, lo spazio riservato favorisce la convezione dell'aria, riducendo il rischio che gli interruttori automatici scattino a causa del surriscaldamento.

Raccomandazione: se calcoli di aver bisogno di 10 circuiti, scegli una scatola da 12 circuiti; se calcoli che ti servono 18 circuiti, scegli una scatola da 24 circuiti.

Tabella di riferimento dello scenario tipico

Shangming Electric supporta la tua precisa selezione del modello. Offriamo:

Consulenza gratuita sul layout del circuito: inviaci l'elenco delle apparecchiature e ti consiglieremo i modelli di custodie adatti.

Combinazioni modulari multiple: le dimensioni standard includono 12, 18, 24 e 36 moduli; è supportata anche la personalizzazione non standard.

Opzione guida DIN preinstallata + interruttore automatico: preassemblato secondo il vostro schema elettrico, pronto per l'uso all'arrivo.
