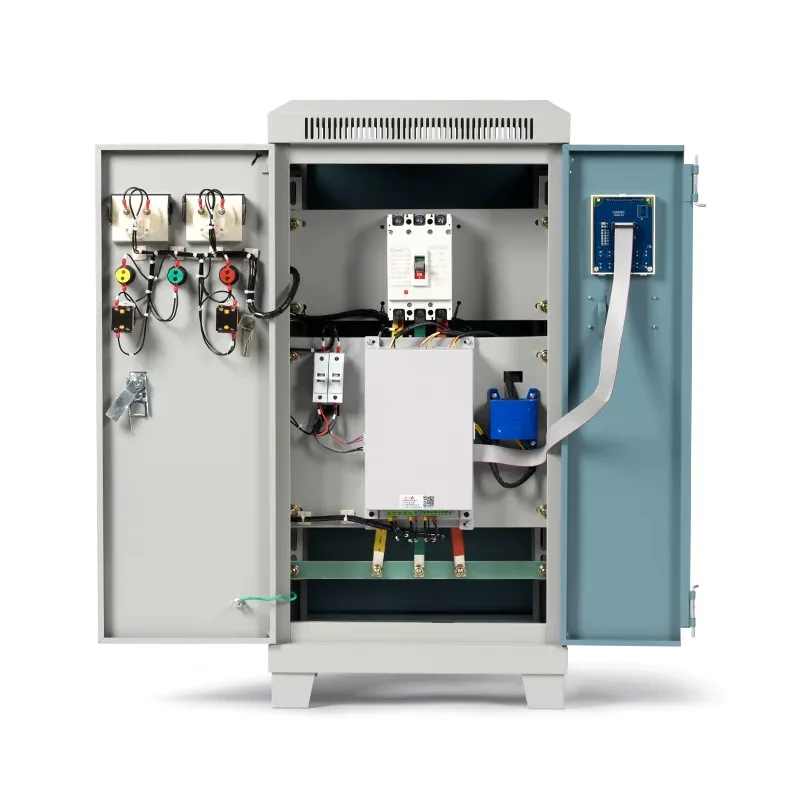

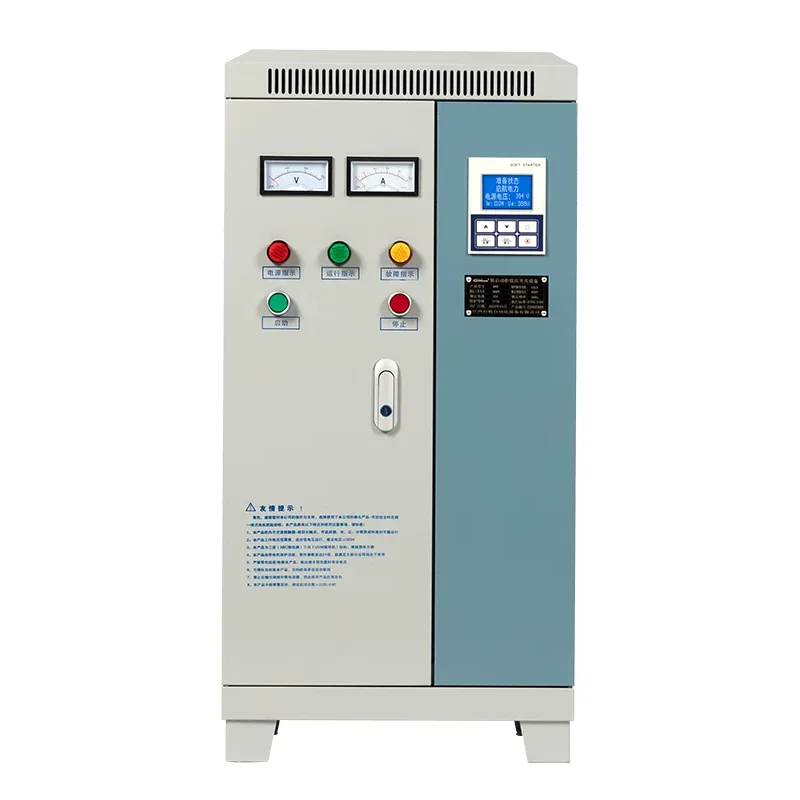

Armadio di distribuzione dell'alimentazione con avviatore statico a bassa tensione

Shangming è un produttore e fornitore di armadi di distribuzione dell'alimentazione con avviatore statico a bassa tensione dalla Cina. Questa apparecchiatura ad alte prestazioni e di alta qualità non solo esegue le funzioni convenzionali di distribuzione della potenza, ma controlla anche la corrente e la coppia di avviamento del motore attraverso la tecnologia soft start, riducendo gli shock elettrici e meccanici.

Perché è necessario un armadio di distribuzione per soft starter a bassa tensione?

L'avviamento tradizionale a piena tensione presenta due problemi principali:

Picco di corrente: la corrente di avviamento può raggiungere 5-7 volte la corrente nominale, provocando facilmente un improvviso calo della tensione di rete, influenzando altre apparecchiature sulla stessa linea e persino provocando l'attivazione improvvisa degli interruttori automatici.

Usura meccanica: l'enorme coppia istantanea può esercitare un impatto enorme su alberi motore, cinghie, riduttori o tubazioni della pompa dell'acqua, riducendo la durata delle apparecchiature.

Tuttavia, se si sceglie il nostro armadio di distribuzione dell'avviatore statico a bassa tensione, è possibile controllare la tensione tramite tiristori, consentendo al motore di passare gradualmente dalla tensione zero alla tensione nominale. La corrente di avviamento è generalmente limitata a circa 2-3 volte la corrente nominale.

Principio di funzionamento

Durante la fase di avvio, l'armadio di distribuzione dell'alimentazione con avviatore statico a bassa tensione modifica l'angolo di conduzione dei tiristori, aumentando gradualmente la tensione applicata al motore, consentendo un avvio graduale.

Dopo l'avvio, il contattore di bypass si inserisce e l'avviatore statico entra in uno stato di riposo. All'arresto controlla inoltre la diminuzione graduale della tensione, evitando gli effetti del colpo d'ariete causati dallo spegnimento improvviso.

Se non si utilizza un soft starter e si utilizza invece un motore tradizionale, l'improvviso aumento di corrente durante l'avvio può portare a diversi problemi come cadute di tensione, urti sulle apparecchiature, fluttuazioni della rete e usura meccanica.

Parametri tecnici

Scenari applicativi

Gli armadi di distribuzione dell'avviatore statico a bassa tensione sono ideali per applicazioni con motori di grande potenza, sensibili agli shock di avviamento e dove sono richiesti requisiti di durata delle apparecchiature e stabilità della rete elettrica. Abbiamo fornito questo prodotto anche a clienti di molti settori diversi.

Fasi di installazione e messa in servizio iniziale

Prima dell'installazione, assicurarsi che la sala di distribuzione disponga di spazio sufficiente per ospitare l'armadio di distribuzione dell'alimentazione dell'avviatore statico a bassa tensione, con un passaggio operativo (larghezza consigliata ≥ 1,2 m). L'area di installazione deve avere un pavimento piano e l'acciaio del canale di fondazione deve essere saldamente saldato e messo a terra.

Durante l'installazione, verificare se l'ingresso/uscita dei cavi è dal basso verso l'interno/verso l'esterno o dall'alto verso l'alto/verso l'alto e pianificare in anticipo la trincea o il portacavi. Per gli armadi soft starter >110 kW è necessario un dispositivo di raffreddamento ad aria forzata.

Durante la messa in servizio iniziale, riconfermare che l'armadio non sia danneggiato, che la vernice sia intatta e che i contrassegni siano chiari.

Quindi, controllare i collegamenti elettrici, verificando il cablaggio di ciascun circuito primario per garantire che non vi siano collegamenti allentati o collegamenti errati.

È inoltre richiesto un test di interblocco con cinque prove, verificando il normale funzionamento di ciascun punto di interblocco. Simula cortocircuiti e sovraccarichi utilizzando il dispositivo di protezione integrato per verificare l'accuratezza delle azioni di protezione.

Se è presente un sistema secondario verificare il normale funzionamento della RS485 o di altre interfacce di comunicazione.

Infine, esegui più test di avvio in condizioni di assenza di carico, regolando i parametri di avvio su impostazioni ottimali.
