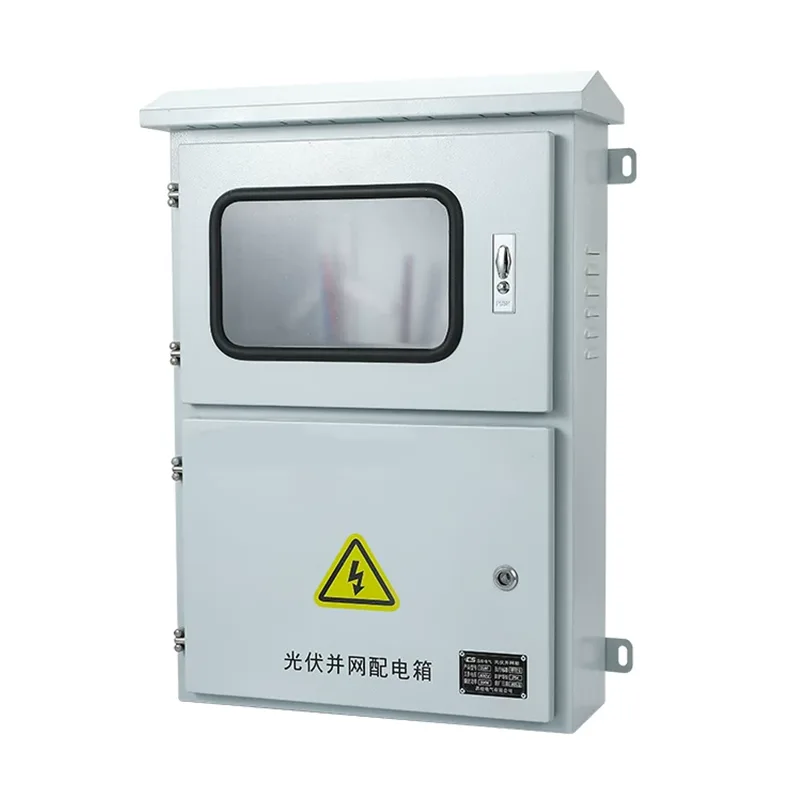

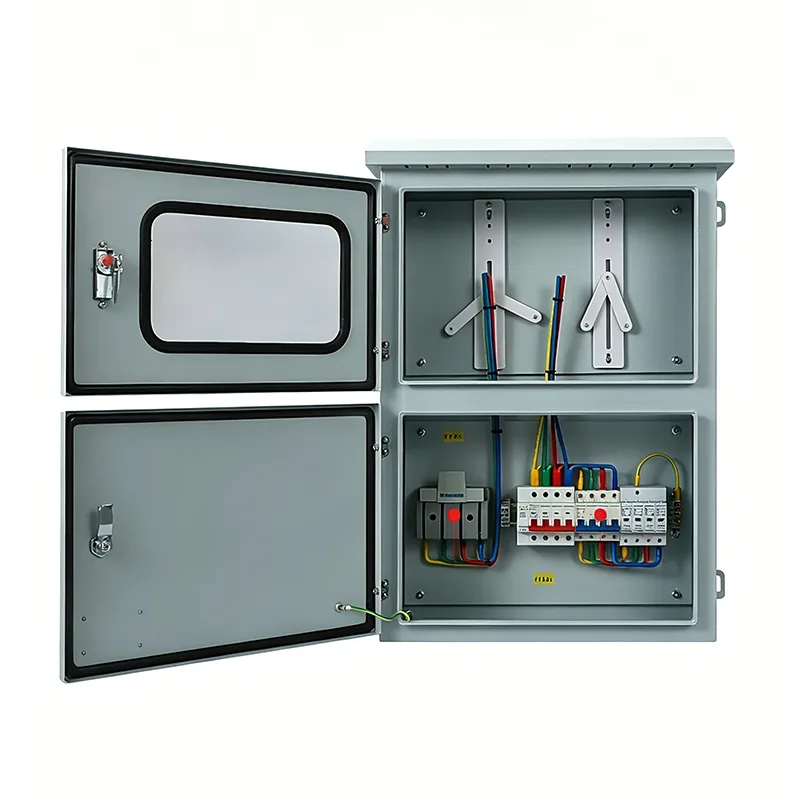

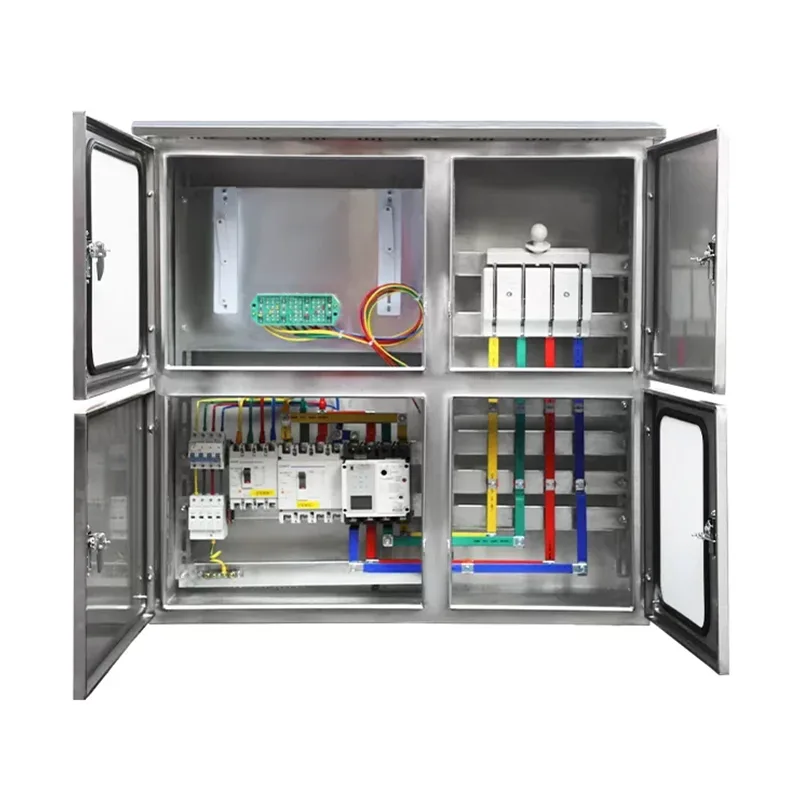

Scatola di giunzione connessa alla rete fotovoltaica per esterni

Le scatole di giunzione collegate alla rete fotovoltaica per esterni vengono utilizzate tra il lato CC di un sistema di generazione di energia fotovoltaica e l'inverter. Se desideri personalizzare questo prodotto a un prezzo competitivo, puoi scegliere Shangming e diventeremo il tuo fornitore di fiducia.

Funzioni principali

La scatola di giunzione fotovoltaica connessa alla rete esterna integra protezione, isolamento e monitoraggio. Supportiamo numeri di circuito personalizzati, componenti di marca e funzioni intelligenti. Per soluzioni di configurazione specifiche e preventivi, contattateci.

1. Bus di stringa e distribuzione della corrente

Gli impianti fotovoltaici sono costituiti da più pannelli solari collegati in serie. La scatola di giunzione connessa alla rete funge da meccanismo di protezione convergente e di manovra.

Funzione convergente: raccoglie la potenza CC da più stringhe su un singolo bus per inviarla all'inverter, semplificando il cablaggio e risparmiando sui costi del cavo CC.

Protezione da derivazione: ogni ingresso è dotato di un fusibile CC indipendente. Quando si verifica un cortocircuito in una stringa, il guasto è confinato a quel ramo, senza influenzare la normale generazione di energia delle altre stringhe.

2. Protezione da fulmini e sovratensioni

Poiché i pannelli fotovoltaici sono installati sui tetti aperti o sul terreno, sono altamente sensibili ai fulmini. Il limitatore di sovratensione integrato all'interno della scatola di giunzione è in grado di rilevare tensioni elevate istantanee nella linea e scaricare la sovratensione a terra in pochi nanosecondi.

Funge da prima linea di difesa prima dell'inverter, prevenendo i fulmini indotti che potrebbero danneggiare i componenti elettronici dell'inverter.

3. Isolamento di sicurezza e disconnessione fisica

L'involucro è dotato di un sezionatore CC ad alta tensione o di un interruttore automatico. Quando è necessaria la manutenzione dell'inverter o delle apparecchiature a valle, la disconnessione manuale della scatola di giunzione garantisce che il lato manutenzione sia completamente diseccitato, proteggendo la sicurezza del personale.

L'involucro connesso alla rete di Shangming è affidabile e ad alte prestazioni e consente un'interruzione sicura della corrente mentre il sistema è in funzione, prevenendo la generazione di archi pericolosi che potrebbero causare un incendio.

4. Protezione dalla carica inversa

Al mattino, alla sera o nelle giornate nuvolose, la tensione di uscita delle diverse stringhe può differire. Senza protezione, le stringhe con una tensione più elevata possono far rifluire la corrente nelle stringhe con una tensione più bassa.

Sono disponibili diodi di carica inversa opzionali, che garantiscono che la corrente fluisca solo in modo unidirezionale verso l'inverter, prevenendo il surriscaldamento localizzato o addirittura un incendio causato dalla corrente inversa.

5. Protezione ambientale e monitoraggio delle condizioni

Poiché questo prodotto deve essere installato all'aperto, la custodia ha un grado di protezione IP65/IP66 per prevenire la corrosione dovuta all'acqua piovana e l'invecchiamento dovuto ai raggi UV. I componenti interni di precisione funzionano in modo affidabile per tutta la durata di 25 anni della centrale elettrica.

La funzione di monitoraggio intelligente opzionale monitora la corrente, la tensione e la temperatura interna di ciascuna stringa in tempo reale e avvisa immediatamente in caso di generazione di energia anomala.

Perché le scatole di giunzione fotovoltaiche collegate alla rete devono essere impermeabili per uso esterno?

I sistemi fotovoltaici sono generalmente installati sui tetti o in campi aperti e le scatole di giunzione connesse alla rete devono resistere alle seguenti gravi sfide:

Variazioni estreme della temperatura: le temperature estive possono superare i 70°C, mentre le temperature invernali possono scendere fino a -30°C.

Radiazione UV: l'esposizione esterna a lungo termine alla luce solare richiede stabilità ai raggi UV; in caso contrario, sono soggetti a invecchiamento.

Umidità e condensa: Devono essere resistenti alla pioggia e dotati di valvola di sfiato per drenare la condensa interna ed evitare che i componenti elettrici si inumidiscano.

Pertanto, per l'uso normale e per evitare frequenti manutenzioni durante il funzionamento, mantenendo prestazioni e durata stabili, è essenziale un design impermeabile per esterni.

Scenari applicativi e consigli di configurazione

Le scatole di giunzione fotovoltaiche collegate alla rete per esterni di Shangming possono essere utilizzate in tutta la catena del settore fotovoltaico, dai tetti residenziali alle centrali elettriche su larga scala montate a terra. Forniremo consigli di configurazione basati su scenari comuni.

1. Impianti Fotovoltaici Distribuiti Residenziali

Questo tipo di utilizzo è molto diffuso, generalmente installato sui tetti o sui muri di ville o case autocostruite in zone rurali. Raccoglie diversi pannelli fotovoltaici da diversi orientamenti sul tetto e fornisce una protezione base dai fulmini.

Consigli per la configurazione: la scatola deve avere un aspetto pulito e dimensioni ridotte, 1-4 ingressi stringa ed essere dotata di un monitoraggio della protezione antincendio altamente sensibile.

2. Centrali elettriche su tetto industriali e commerciali

In questo caso, il box connesso alla rete viene installato sui tetti piani di officine, magazzini logistici o grandi centri commerciali. Per la capacità di generazione di energia di medie dimensioni, precombina decine di stringhe fotovoltaiche prima che entrino in un inverter di stringa.

Consigli per la configurazione: la scatola richiede un'elevata resistenza alla corrosione, 8-16 ingressi di stringa e solitamente include un modulo di comunicazione intelligente per facilitare al personale di manutenzione la visualizzazione della corrente di ciascun ramo nella sala di monitoraggio.

3. Centrali elettriche a terra su larga scala e deserti solari

Le scatole di raccolta distribuite nei deserti, nelle montagne o nei grandi spazi aperti sono chiamate scatole combinatrici. Come dispositivi combinatori primari, raccolgono la corrente da migliaia di pannelli solari e la trasmettono a un inverter centralizzato.

Raccomandazione di configurazione: IP66, dedicato a sistemi ad alta tensione da 1500 V, dotato di diodi anti-inversione e precise funzioni di monitoraggio delle stringhe e dotato di valvole di raffreddamento/respirazione attive.

4. Scenari applicativi solari + transfrontalieri

Carport solari: forniscono energia alle stazioni di ricarica dei veicoli elettrici. La scatola di giunzione è installata sui pilastri del posto auto coperto per proteggere le stazioni di ricarica a valle dai picchi solari.

Sistemi complementari solari agricoli e solari per la pesca: installati su staffe sopra terreni agricoli o stagni. Esistono requisiti speciali per la resistenza all'umidità e alla corrosione da acidi/alcali; si consiglia l'acciaio inossidabile.

Perché sceglierci?

Shangming è originario di Yueqing, Wenzhou, Cina, una regione rinomata come la "capitale elettrica della Cina". Sfruttando la catena industriale ben sviluppata del cluster dell'industria elettrica di Yueqing, abbiamo istituito un sistema di produzione e controllo qualità rigoroso ed efficiente. Il nostro portafoglio di prodotti copre oltre 200 serie e oltre 6000 modelli, conformi ai principali standard elettrici globali.

La scelta dei nostri set completi di apparecchiature intelligenti integra le funzioni di rilevamento IoT e di monitoraggio remoto, consentendo il monitoraggio in tempo reale di parametri quali temperatura, umidità e corrente. Ciò garantisce un funzionamento stabile e un'alimentazione elettrica sicura.
