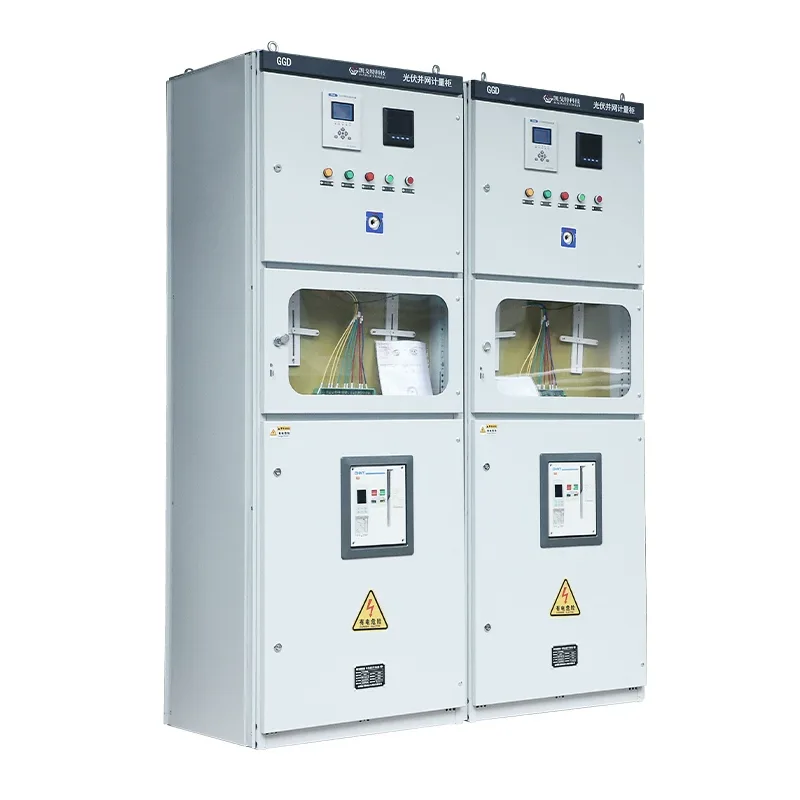

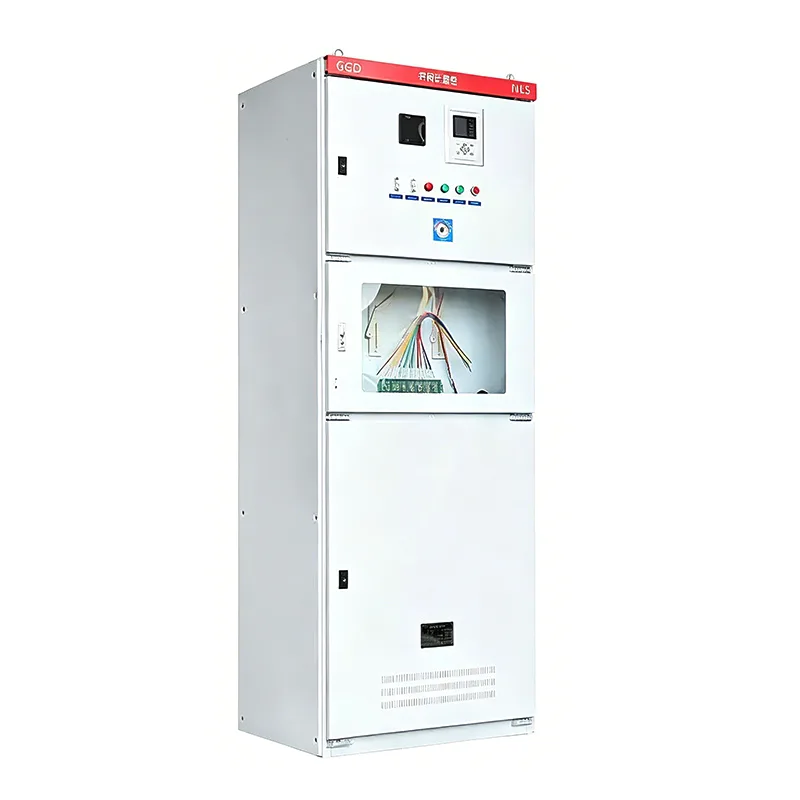

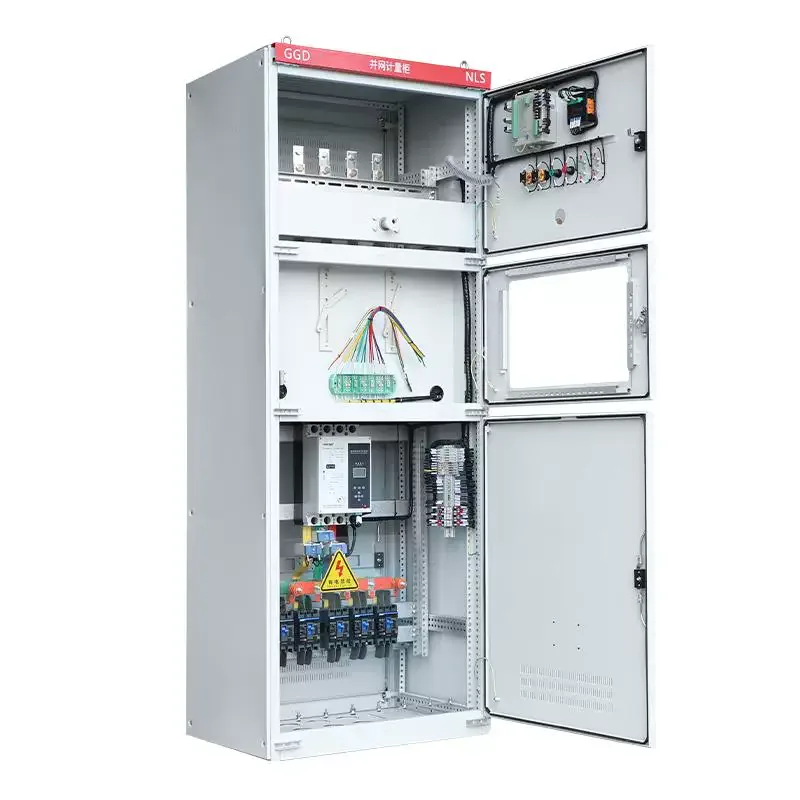

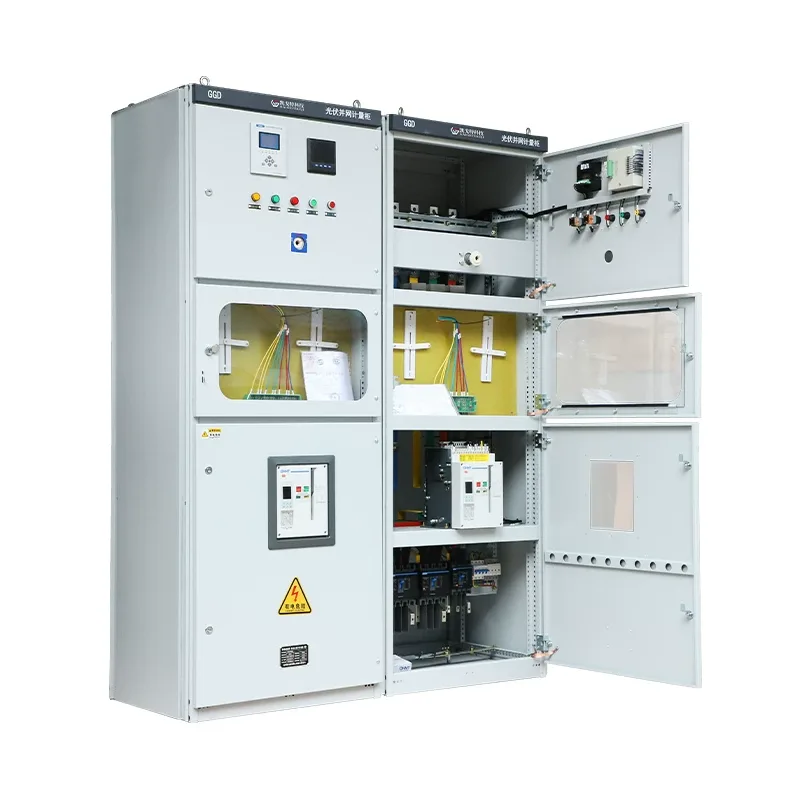

Armadio fotovoltaico connesso alla rete

Gli armadi fotovoltaici collegati alla rete svolgono un ruolo cruciale nella protezione, nella misurazione, nell'isolamento, nell'anti-islanding e nello scambio di dati. Sono progettati e realizzati dal produttore professionale Shangming. Offriamo una garanzia e forniremo documentazione e certificazione complete con il tuo ordine.

Quali sono le funzioni di un armadio fotovoltaico connesso alla rete?

Raccolta dell'energia: l'armadio connesso alla rete fotovoltaica raccoglie l'energia CA in uscita da uno o più inverter di stringa.

Isolamento di sicurezza: quando la rete è in manutenzione o l'impianto fotovoltaico non funziona correttamente, disconnette fisicamente l'alimentazione tramite interruttori automatici o sezionatori, garantendo la sicurezza del personale e delle apparecchiature.

Funzioni di protezione: l'armadio connesso alla rete fotovoltaica è dotato di protezione contro sovracorrente, sovratensione, sottotensione e anomalie di frequenza. Ancora più importante, è dotato di protezione anti-island, che disconnette automaticamente il punto di connessione alla rete quando la rete principale non riesce a prevenire la trasmissione inversa di potenza e potenziali scosse elettriche al personale di manutenzione.

Misurazione e monitoraggio: l'apparecchiatura è dotata di un contatore elettrico integrato, in genere un contatore bidirezionale, che registra sia l'elettricità generata che quella consumata.

La differenza tra un armadio connesso alla rete fotovoltaica e una scatola combinatrice fotovoltaica

Precauzioni per l'installazione

Quando si installa un armadio fotovoltaico connesso alla rete, è necessario installarlo il più vicino possibile al trasformatore o all'armadio di distribuzione principale. Cavi più corti comportano una minore caduta di tensione. Se il cavo è troppo lungo, la tensione nel punto di connessione alla rete aumenterà durante la generazione di potenza di picco, attivando la protezione da sovratensione dell'inverter e provocando frequenti interventi.

Per le scatole collegate alla rete da esterno è severamente vietata l'installazione alla luce solare diretta. Le alte temperature possono causare lo sgancio termico dell'interruttore, con conseguenti falsi sganci. Si consiglia di scegliere una posizione sulla parete nord dell'edificio o di installare un parasole.

Assicurarsi che davanti all'armadio siano lasciati almeno 800 mm-1000 mm di spazio operativo per garantire che l'operatore possa attivare rapidamente il sezionatore in caso di emergenza.

Domande frequenti

D: Perché l'interruttore automatico nell'armadio collegato alla rete scatta inaspettatamente durante il picco di produzione di energia a mezzogiorno?

R: Cause da indagare:

Sovratensione della rete: questa è la causa più comune. La produzione di energia solare è più forte a mezzogiorno e se il consumo di elettricità circostante è basso, la tensione nel punto di connessione alla rete aumenterà. Quando la tensione supera il limite di protezione impostato dall'armadio collegato alla rete, l'armadio scatterà automaticamente.

Intervento per temperatura: scarsa dissipazione del calore nell'armadio collegato alla rete. Un flusso di corrente elevato a mezzogiorno fa sì che la temperatura interna dell'armadio diventi troppo elevata, provocando il malfunzionamento della protezione termica dell'interruttore.

Impostazione inappropriata: la corrente di impostazione dell'interruttore automatico è troppo vicina alla corrente di uscita massima dell'inverter.

Soluzioni: controllare i registri della tensione. Se la tensione di rete è troppo alta, contattare l'ufficio di fornitura elettrica per abbassare la presa del trasformatore o regolare le impostazioni di protezione.

D: Quali sono le conseguenze se il dispositivo di protezione da sovratensione nell'armadio collegato alla rete è difettoso e non viene sostituito?

R: Non influirà sulla produzione di energia a breve termine, ma perderà la protezione contro i fulmini. Le centrali solari sono per lo più situate su tetti aperti, dove l’induzione di fulmini è estremamente frequente. In caso di fulmini indotti, l'alta tensione può penetrare direttamente nell'armadio collegato alla rete ed entrare nell'inverter, provocando la bruciatura di componenti del valore di centinaia di migliaia di yuan.

Raccomandiamo che se la finestra di stato dell'SPD diventa rossa, deve essere sostituita immediatamente.

D: È possibile utilizzare un normale armadio di distribuzione a bassa tensione per sostituire l'armadio fotovoltaico dedicato connesso alla rete?

R: No, non può essere sostituito direttamente. I normali armadi di distribuzione non dispongono di misurazione bidirezionale, logica di protezione anti-isola e funzionalità di intervento per sottotensione.

L'ufficio per l'alimentazione elettrica si concentrerà sull'ispezione di questi componenti specifici del fotovoltaico durante i test di accettazione. Se viene effettuata una sostituzione forzata, il progetto non verrà accettato.
