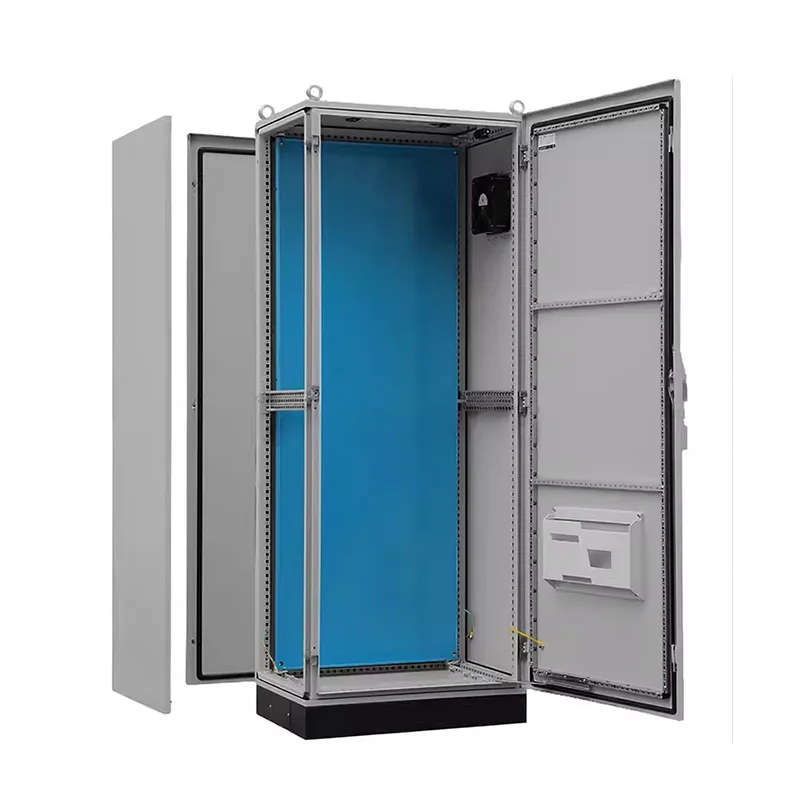

Armadio di distribuzione dell'alimentazione con profilo nove volte PS

L'armadio di distribuzione dell'alimentazione con profilo nove volte PS è staccabile e facile da collegare. Se il tuo progetto richiede un sistema multi-armadio complesso e di grandi dimensioni, puoi contattare Shangming e farci diventare il tuo fornitore di vendita diretta. Supportiamo la personalizzazione non standard.

Parametri tecnici

Specifiche per l'ordinazione

Vantaggi del prodotto

L'armadio di distribuzione dell'alimentazione con profilo nove volte PS vanta un'elevata resistenza e un'elevata affidabilità e l'espansione non richiede alcuna modifica dell'armadio. Offre una durata di servizio superiore a 15 anni. Inoltre, i prodotti Shangming offrono altri vantaggi, che li rendono una scelta adeguata.

I. Vantaggi strutturali

La colonna del mobile PS è sottoposta a nove piegature CNC di precisione, formando una sezione chiusa multi-rinforzata. Ciò aumenta la rigidità alla flessione e alla torsione di oltre il 40% rispetto a un design a piegatura cinque volte, consentendogli di supportare interruttori automatici con telaio per carichi pesanti, trasformatori a secco e convertitori di frequenza ad alta potenza.

Questa caratteristica rende i nostri prodotti adatti ad ambienti ad alte vibrazioni come la costruzione navale, l'estrazione mineraria e il trasporto ferroviario, eliminando il rischio di cricche da fatica della saldatura.

Con 3-4 superfici di montaggio (lati anteriore, posteriore e interno), tutte preforate con fori standard internazionali da 25 mm, supporta guide DIN, backplane PLC e moduli di potenza a qualsiasi altezza e su qualsiasi superficie, consentendo un layout flessibile e un cablaggio modulare tridimensionale.

II. Vantaggi funzionali

In sintesi, l'armadio di distribuzione PS integra funzioni di alimentazione, controllo e monitoraggio, combinando le linee principali in ingresso e la distribuzione dell'alimentazione secondaria, i circuiti di controllo del motore e le unità intelligenti, eliminando la necessità di una scatola di controllo separata.

Per le future capacità di espansione intelligente, abbiamo riservato interfacce e posizioni di installazione sufficienti, supportando il monitoraggio remoto e consentendo l'espansione futura e il collegamento in parallelo secondo necessità.

Il design del pannello divisorio metallico sopprime efficacemente l'impatto delle fonti di interferenza come i convertitori di frequenza sui segnali di controllo.

III. Vantaggi in termini di efficienza

In qualità di produttore cinese professionale, Shangming offre una rapida personalizzazione e una risposta flessibile. Supportiamo ordini a partire da un'unità; dimensioni, materiali e livelli di protezione non standard possono essere configurati come richiesto. Durante le specifiche della soluzione e il processo di produzione, forniremo campioni per la conferma per evitare rilavorazioni in loco

L'interfaccia standardizzata da 25 mm è compatibile con marchi tradizionali come Schneider Electric e ABB; i fori di ingresso e uscita dei cavi sono compatibili con i pressacavi standard internazionali, garantendo un'installazione e un collegamento in parallelo efficienti.

Nell'installazione vera e propria, l'armadio PS utilizza tutte le connessioni bullonate, eliminando la necessità di saldature. L'assemblaggio in loco è rapido, è possibile unire più armadi senza soluzione di continuità e il collegamento alle sbarre collettrici è conveniente, riducendo i tempi di costruzione del 30%.

Come personalizzare un armadio di distribuzione per le tue esigenze?

Shangming ha una propria fabbrica e può fornire armadi di distribuzione pieghevoli PS 90% di varie dimensioni. Supportiamo anche la personalizzazione non standard. Ti forniremo un'analisi prevendita completa e le specifiche della soluzione. Puoi anche valutare se la tua soluzione è adatta al tuo progetto in base ai seguenti suggerimenti:

Passaggio 1: definire i requisiti principali

Scenari applicativi: Per il controllo della pompa dell'acqua? Combinatore di energia fotovoltaica? Linea di produzione? Centro dati? Stazione di pompaggio esterna?

Parametri elettrici: qual è la tensione del sistema (220 V/380 V/480 V)? Corrente principale in ingresso? Numero di circuiti? Include i carichi del motore?

Funzioni di controllo: sono necessari avvio/arresto automatico, monitoraggio remoto, collegamento BA o controllo PLC?

Ambiente di installazione: interno/esterno? Intervallo di temperatura/umidità? Sono presenti corrosione, polvere o vibrazioni?

Requisiti di protezione: quale livello di protezione è richiesto? È richiesto materiale in acciaio inossidabile?

Standard di certificazione: quali standard devono essere soddisfatti?

Nota: fornire disegni, foto o casi di studio di progetti simili migliorerà la nostra efficienza comunicativa.

Passaggio 2: scegliere la giusta piattaforma per armadio

Diversi tipi di armadi di base soddisfano esigenze diverse. Se hai bisogno di alimentazione e controllo integrati, ti consigliamo l'armadio di distribuzione pieghevole PS 90%.

Altri bisogni fondamentali? Contattaci adesso!

Passaggio 3: conferma della soluzione

Shangming fornisce supporto tecnico gratuito, inclusa la progettazione dello schema elettrico, la divisione ragionevole dei circuiti consigliata, la conferma della struttura 3D, la conferma del campione e l'effettiva integrazione di funzioni intelligenti per uso ed espansione futuri.

Dopo la conferma del campione, organizzeremo la produzione di massa. Con oltre 5 linee di produzione automatizzate, la nostra capacità mensile raggiunge oltre 3000 unità. I prodotti personalizzati possono essere consegnati entro 20-30 giorni e gli ordini urgenti riceveranno risposta entro 72 ore.

Domande frequenti

D: Cos'è un profilo nove volte? In cosa è migliore di un profilo normale?

R: Un profilo nove volte viene realizzato piegando con precisione una singola piastra di acciaio nove volte nel telaio dell'armadio.

Rispetto ai profili quattro o cinque volte, la struttura nove volte offre una resistenza alla flessione e alla torsione significativamente più forte, con un singolo armadio in grado di sopportare un carico statico di 800 kg-1.000 kg. Il profilo è ricoperto da fori di montaggio distanziati di 25 mm l'uno dall'altro, consentendo l'installazione di vari accessori senza foratura in cantiere.

D: Gli armadi PS possono essere combinati all'infinito? Come viene garantita la tenuta?

R: Sì. Gli armadi PS possono essere combinati orizzontalmente rimuovendo i pannelli laterali e utilizzando connettori di combinazione specializzati.

Per garantire il grado di protezione, è necessario utilizzare un'apposita striscia sigillante di combinazione in corrispondenza dei giunti del telaio quando si combinano gli armadi per garantire che il grado di protezione rimanga a IP55 dopo la combinazione.

D: Perché il grado di protezione del tuo cabinet PS è IP55 anziché IP66?

R: Poiché il mobile PS ha una struttura di assemblaggio modulare, sia i pannelli laterali che quelli superiori sono rimovibili, con il risultato di più cuciture.

IP55 è sufficiente per resistere alla polvere e agli spruzzi d'acqua da qualsiasi direzione, adeguato per il 95% degli ambienti industriali.

Se il vostro ambiente richiede frequenti lavaggi con acqua ad alta pressione, ovvero richiede un grado di protezione IP66, vi consigliamo di scegliere l'armadio cinque volte ES interamente saldato.
