XL-21 Armadio di distribuzione dell'alimentazione a bassa tensione

L'armadio di distribuzione dell'alimentazione a bassa tensione XL-21 è fornito da Shangming, un produttore cinese. Disponiamo di capacità produttive complete con una capacità produttiva mensile di oltre 3.000 unità. Supportiamo disegni personalizzati, approvvigionamento di componenti e test in fabbrica. Puoi contattarci in qualsiasi momento per iniziare a sviluppare una soluzione.

Struttura del prodotto

L'armadio di distribuzione dell'alimentazione a bassa tensione XL-21 è caratterizzato da un design strutturale completamente chiuso, fisso e suddiviso verticalmente, che privilegia semplicità, affidabilità e facilità di manutenzione.

1. Esterno del mobile

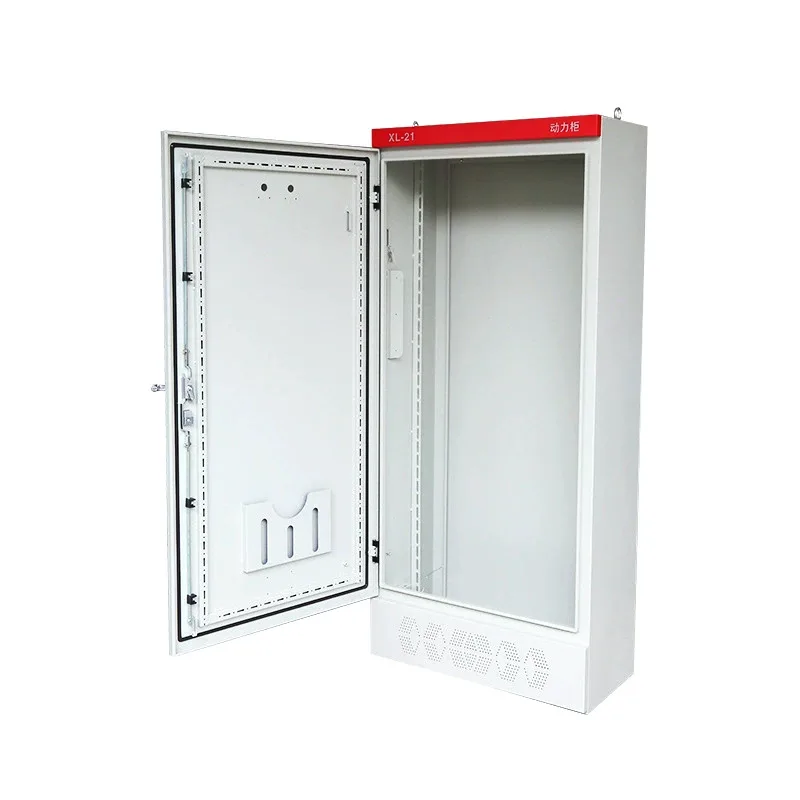

L'armadio XL-21 è costruito in lamiera di acciaio laminata a freddo, piegata e saldata, fornendo rigidità sufficiente per supportare interruttori automatici e sbarre collettrici pesanti. La porta di protezione è ad apertura singola con un angolo di apertura superiore a 110°. Strisce di tenuta in poliuretano sono montate attorno ai bordi della porta per migliorare le prestazioni antipolvere.

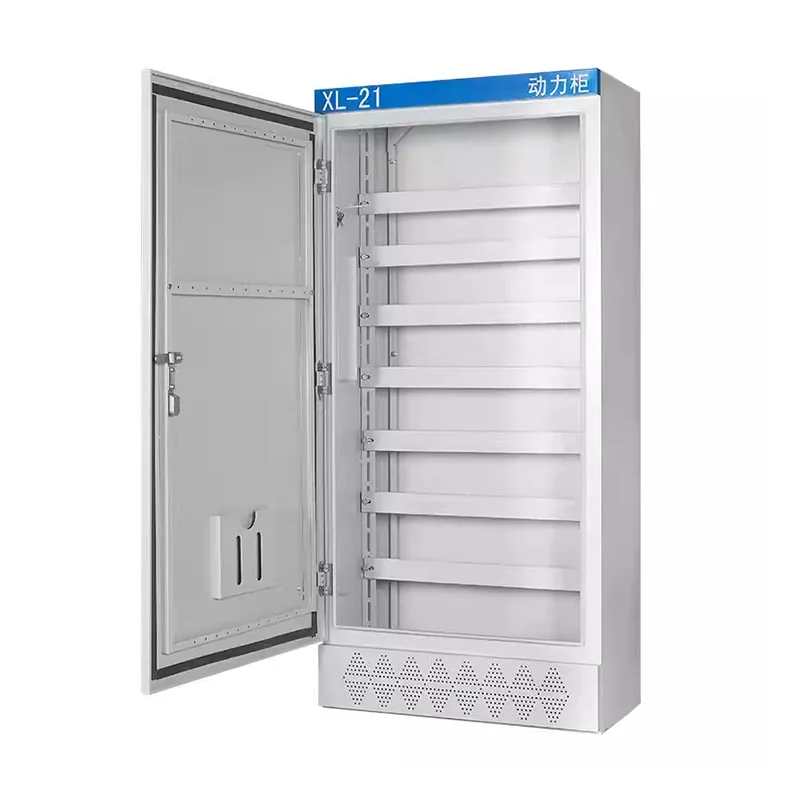

I lati interni sono dotati di profili verticali con perforazioni, che facilitano la regolazione delle travi e delle piastre di montaggio in base alle dimensioni dei componenti.

2. Disposizione interna

Sebbene XL-21 sia uno spazio unico e integrato, è suddiviso in diverse aree funzionali:

Area delle sbarre collettrici superiori: la sbarra collettrice principale in ingresso si trova nella parte superiore dell'armadio, fissata con isolatori e supporta l'estensione orizzontale o verticale delle sbarre collettrici in rame.

Area dei componenti centrali: questa è l'area centrale, utilizzata per installare sezionatori, interruttori automatici, contattori, relè termici, ecc.

Area di cablaggio inferiore: nella parte inferiore è previsto ampio spazio per l'ingresso dei cavi e sono incluse sbarre collettrici di neutro e terra dedicate.

3. Design del fondo e dell'ingresso/uscita del cavo

Il fondo dell'armadio di distribuzione è caratterizzato da un ampio pannello asportabile, personalizzabile con aperture in base al numero di cavi e predisposto per l'utilizzo di guaine passacavi.

È possibile montare una base in acciaio con canale alto 50-100 mm per aumentare l'altezza dell'armadio da terra, fornendo protezione dall'umidità e facilitando la movimentazione del carrello elevatore.

Vantaggi del prodotto

1. Ampia applicazione

L'armadio di distribuzione dell'alimentazione a bassa tensione XL-21 presenta una classica struttura dell'armadio di distribuzione dell'alimentazione a bassa tensione. La sua tecnologia matura e l'elevata standardizzazione lo hanno reso ampiamente utilizzato nelle fabbriche, nei progetti di costruzione e nei progetti comunali, con la sua affidabilità dimostrata per un lungo periodo.

2. Adatto per la distribuzione del carico di potenza

In qualità di produttore professionale, Shangming progetta sistemi di alimentazione per motori, pompe, ventilatori e altre apparecchiature elettriche. I prodotti hanno un'eccellente capacità di trasporto di corrente, possono funzionare ininterrottamente e soddisfare le esigenze di applicazioni con carichi elevati.

3. Robusto e durevole

Sono disponibili diversi materiali, tra cui acciaio al carbonio, acciaio zincato e acciaio inossidabile. Indipendentemente dal materiale utilizzato, il design strutturale dell'armadio garantisce robustezza e resistenza agli urti sufficienti, rendendolo adatto all'uso a lungo termine in ambienti industriali.

4. Manutenzione conveniente

I componenti elettrici interni dell'armadio di potenza sono disposti sistematicamente con circuiti chiari. È dotato di un'unica porta a destra, con la maniglia di azionamento del sezionatore situata sulla colonna in alto a destra nella parte anteriore dell'armadio. Gli strumenti di misura e gli alimentatori di segnale sono montati sulla porta, fornendo un'esposizione completa quando la porta è aperta per una facile ispezione e manutenzione.

5. Forte compatibilità

Il nostro armadio di distribuzione a bassa tensione XL-21 può essere configurato in modo flessibile con componenti elettrici tradizionali come interruttori automatici, contattori e relè termici, adattandosi a vari schemi di controllo e protezione per soddisfare le esigenze di diversi progetti.

6. Vantaggio in termini di costi

Rispetto a strutture complesse come gli armadi a cassetti, l'armadio di distribuzione XL-21 ha una struttura semplice e costi di produzione controllabili, che lo rendono ideale per progetti con elevati requisiti di redditività e stabilità.

Quali sono i requisiti dell'ambiente di installazione per l'armadio di distribuzione XL-21?

Questo armadio di distribuzione dell'alimentazione a bassa tensione XL-21 viene utilizzato principalmente in sistemi di alimentazione trifase a tre fili e trifase a quattro fili con una frequenza CA di 50 Hz e una tensione inferiore a 500 V per la distribuzione di alimentazione e illuminazione. Prima di iniziare il progetto o l'installazione effettiva, è possibile determinare l'ambiente di installazione. Come produttore, offriamo i seguenti suggerimenti:

1. Temperatura ambiente

Temperatura operativa normale: da -5 ℃ a +40 ℃;

Temperatura media nelle 24 ore: non superiore a +35℃;

Temperatura di stoccaggio e trasporto: da -25℃ a +55℃ (a breve termine);

Nota: se installato in un ambiente ad alta temperatura, è necessaria una ventilazione migliorata o un design di declassamento.

2. Altitudine

L'altitudine di installazione deve essere inferiore o uguale a 2000 metri.

Oltre i 2000 metri è necessario un declassamento secondo le norme.

3. Umidità relativa

Con una temperatura ambiente di installazione di +40℃, l'umidità relativa deve essere ≤ 50%.

Un'umidità più elevata è consentita a temperature più basse.

4. Posizione di installazione

L'armadio di alimentazione XL-21 è solo per installazione interna.

È vietata l'installazione in: aree esterne non ombreggiate, luoghi pericolosi con gas o polveri esplosivi, ambienti altamente corrosivi o aree con polvere intensa o conduttiva.

5. Condizioni meccaniche e di vibrazione

L'ambiente di installazione deve essere esente da forti vibrazioni o urti. Frequenza di vibrazione ≤ 10 Hz, accelerazione ≤ 0,5 g. La fondazione dell'installazione deve essere stabile, evitando di condividere la stessa piattaforma con motori di grandi dimensioni o apparecchiature di stampaggio.

Dopo l'installazione, il mobile deve essere mantenuto sostanzialmente verticale, con un'inclinazione verticale ≤ 5°, altrimenti ciò pregiudica la durata del comando.

6. Spazio di ventilazione e dissipazione del calore

L'accesso per la manutenzione deve essere previsto nella parte anteriore e posteriore dell'armadio. La superficie operativa anteriore deve essere ≥ 0,8 m, si consiglia 1,0 m. Se è necessaria la manutenzione nella parte posteriore, è necessaria ≥ 0,8 m. La parte superiore dell'armadio deve trovarsi ad almeno 0,5 m dal soffitto. Quando più armadi sono disposti uno accanto all'altro, non è necessario alcuno spazio tra loro; possono essere assemblati direttamente. Tuttavia, è necessario lasciare spazio per la ventilazione su entrambe le estremità dell'intera fila.

7. Prevenzione incendi e requisiti di sicurezza

L'area di installazione deve essere una struttura non infiammabile. I materiali infiammabili ed esplosivi non devono essere immagazzinati nel raggio di 1 metro dal luogo di installazione.

Il terreno dovrebbe essere piatto e asciutto. Si consiglia di costruire una fondazione in cemento a 100–200 mm dal suolo per impedire l'ingresso di acqua.

8. Ambiente elettromagnetico

Il luogo di installazione deve essere lontano da convertitori di frequenza ad alta potenza e apparecchiature ad alta frequenza per evitare interferenze con i circuiti di controllo secondari. Se sono presenti forti interferenze elettromagnetiche, si consiglia di utilizzare cavi schermati per le linee di controllo e di farli passare in un portacavi separato.
