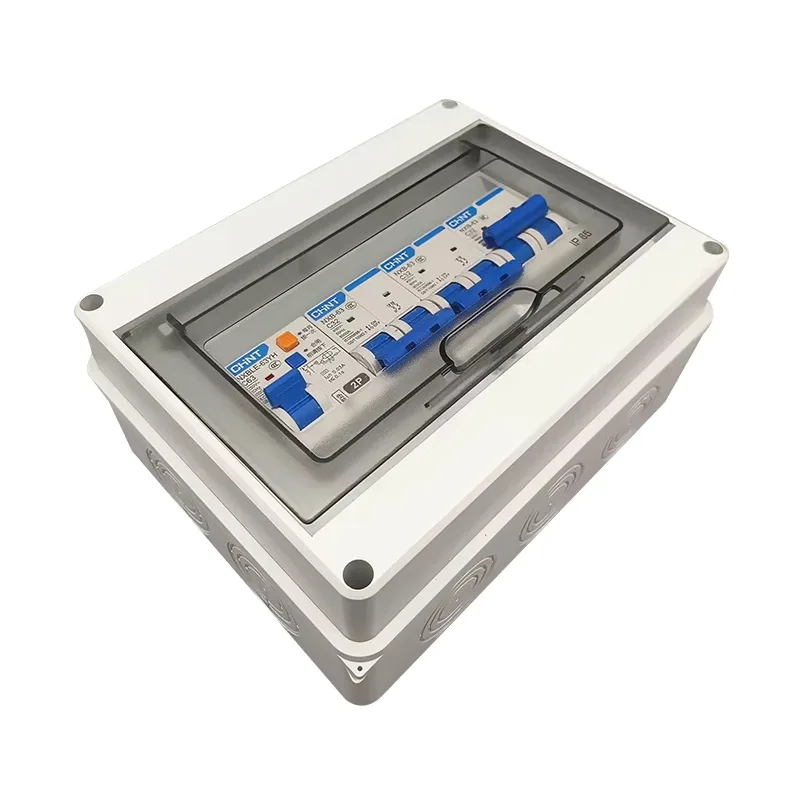

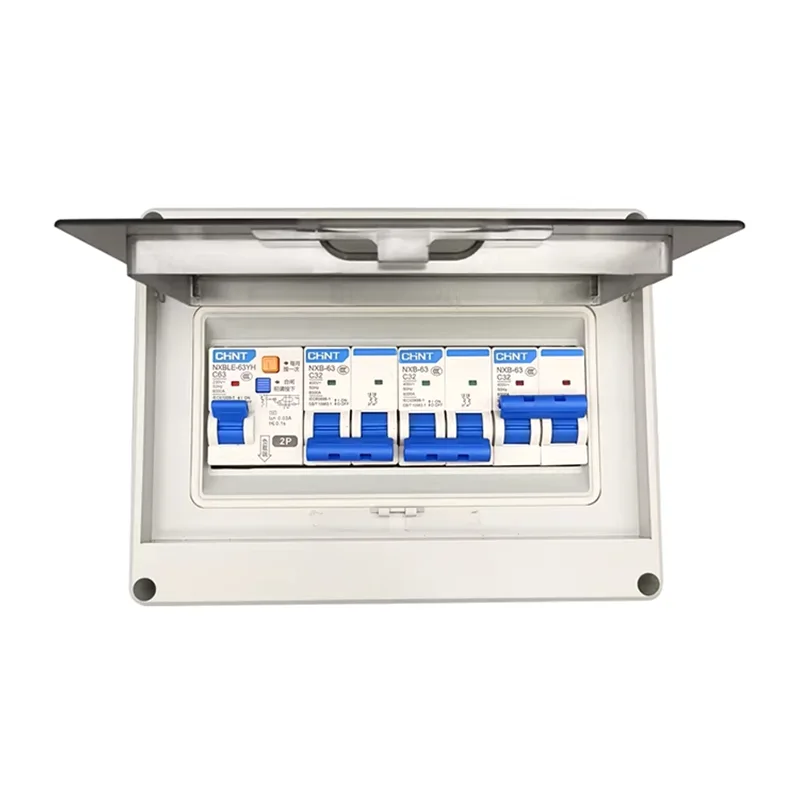

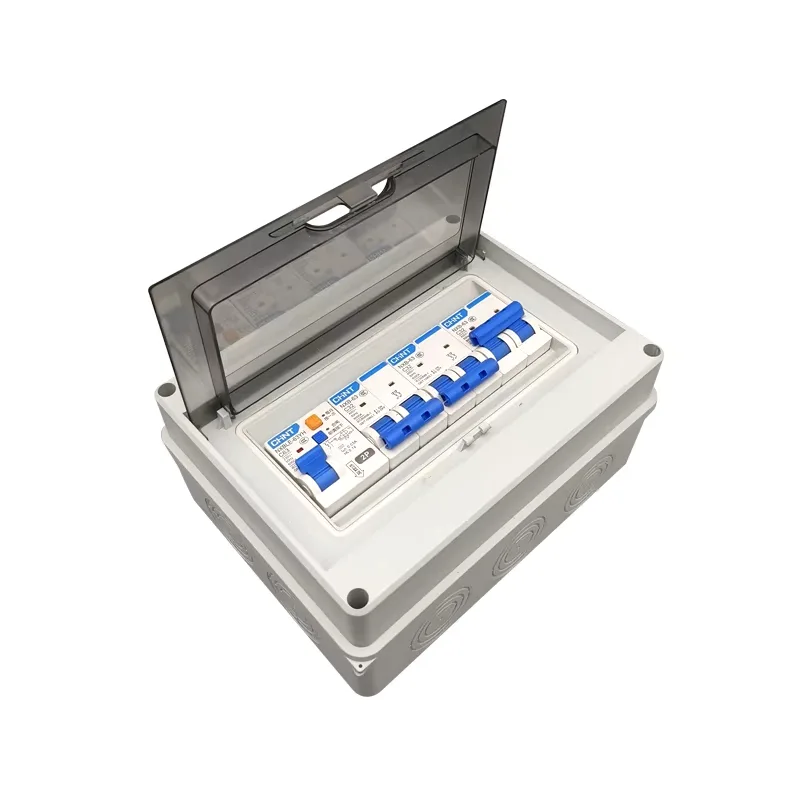

Scatola di distribuzione dell'interruttore automatico dell'aria

Scegliendo Shangming, un'azienda cinese, come fornitore di scatole di distribuzione per interruttori automatici, avrai accesso al supporto tecnico e a prezzi competitivi. Questa scatola di distribuzione supporta il monitoraggio intelligente e il controllo remoto.

Funzioni principali

Controllo dell'alimentazione principale: in quanto interruttore principale in ingresso per il sistema a bassa tensione, la scatola di distribuzione dell'interruttore automatico è responsabile del controllo dell'interruttore dell'alimentazione principale per l'intero edificio o linea di produzione, controllando lo stato di accensione/spegnimento dell'intero sistema di distribuzione dell'alimentazione.

Protezioni multiple: l'apparecchiatura fornisce una protezione precisa a tre stadi: sovraccarico a lungo ritardo, cortocircuito con ritardo di cortocircuito, cortocircuito istantaneo e protezione da guasto a terra.

Monitoraggio dell'alimentazione: l'interruttore automatico in aria può integrare un controller intelligente per visualizzare dati in tempo reale come tensione, corrente, frequenza e fattore di potenza.

Interblocco gerarchico: la scatola di distribuzione dell'interruttore automatico può essere interbloccata logicamente con trasformatori a monte o armadi di derivazione a valle per evitare che gli interventi in cascata causino interruzioni di corrente su larga scala, proteggendo cavi, apparecchiature e sicurezza del personale.

Confronto tra prodotti: scatola di distribuzione dell'interruttore automatico in aria rispetto alla scatola di distribuzione standard

Come scegliere le giuste specifiche della scatola di distribuzione dell'interruttore automatico dell'aria?

La selezione corretta migliorerà l'installazione successiva, la manutenzione, le prestazioni e la durata. Shangming, in qualità di produttore di scatole di distribuzione per interruttori automatici aperti, fornisce consulenza basata su un processo di selezione standard: Applicazione → Tensione → Corrente → Capacità di cortocircuito → Forma strutturale → Specifiche dell'armadio → Schema della linea in uscita → Configurazione intelligente → Verifica ambientale.

I. Chiarire l'applicazione

Prima di selezionare le specifiche, determinare innanzitutto la funzione della scatola di distribuzione dell'interruttore automatico nel sistema.

Scatola di distribuzione della linea di ingresso principale a bassa tensione: funge da interruttore principale per l'intero sistema a bassa tensione, corrispondente al carico massimo e alla corrente di cortocircuito massima.

Scatola di distribuzione delle sbarre: utilizzata per il collegamento tra due sezioni di sbarre; le considerazioni chiave sono la capacità della legatura e la frequenza operativa.

Importante scatola di distribuzione dell'alimentatore del carico: alimenta apparecchiature critiche che richiedono elevata affidabilità e protezione selettiva.

Applicazioni diverse richiedono specifiche significativamente diverse; questo è il primo passo.

II. Determinare la tensione nominale e il tipo di sistema

Tensioni nominali comuni: CA 380 V/400 V/690 V, devono essere coerenti con il sistema di alimentazione in loco.

Tipo di sistema: Trifase a tre fili / Trifase a quattro fili. Verificare se sono necessarie una linea neutra (N) e una linea di terra protettiva (PE).

Una tensione e un tipo di sistema errati renderanno direttamente inutilizzabile l'apparecchiatura.

III. Calcola e seleziona la corrente nominale

Calcolare la corrente di carico effettiva e riepilogare la corrente di progetto di tutti i circuiti a valle, in base alle massime condizioni operative simultanee.

Al momento della selezione, consigliamo di riservare un margine ragionevole, generalmente pari al 10%–30%, per l'espansione futura.

Corrente nominale ACB comune: 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A–6300 A.

In linea di principio, la corrente operativa a lungo termine dovrebbe essere ≤ 80%–90% della corrente nominale dell'ACB.

IV. Controllo della capacità di interruzione di cortocircuito

Molti clienti trascurano questo punto quando scelgono gli interruttori automatici, ma è fondamentale. Un potere di interruzione insufficiente può causare gravi rischi per la sicurezza.

È necessario determinare la corrente di cortocircuito nel punto di installazione, calcolandola in base alla capacità del trasformatore, all'impedenza e alla lunghezza del cavo.

Selezionare un potere di interruzione adeguato: Icu / Ics ≥ corrente di cortocircuito massima del sistema.

Valori comuni: 50kA, 65kA, 80kA, 100kA.

V. Selezione della struttura dell'interruttore

ACB fisso: basso costo, la manutenzione richiede un'interruzione di corrente.

ACB a cassetto: manutenzione conveniente, supporta la manutenzione ininterrotta, più comunemente utilizzato nei progetti industriali.

VI. Determinazione delle specifiche e della struttura dell'armadio della scatola di distribuzione

Le dimensioni dell'armadio dipendono dalle specifiche dell'ACB, dalla capacità delle sbarre e dal numero di circuiti in uscita. Le tipologie principali sono a parete e a pavimento.

Grado di protezione: Interno: IP30 / IP40; All'aperto: IP54 / IP65.

VII. Selezione della configurazione delle sbarre e della linea in uscita

Le specifiche delle sbarre devono essere selezionate in base alla corrente nominale e alla sezione trasversale delle sbarre in rame, tenendo conto dell'aumento di temperatura e del funzionamento a lungo termine.

Tipi di circuito della linea in uscita: linea in uscita MCCB, linea in uscita MCB, linea in uscita cavo diretto.

È necessario un circuito di backup? In tal caso, riservare spazio per future espansioni di capacità.

VIII. Funzionalità intelligenti e configurazione degli accessori

Le funzioni opzionali includono: monitoraggio di corrente, tensione ed energia; interfaccia di comunicazione; apertura e chiusura a distanza; allarme di guasto e feedback sullo stato.

Il tipo intelligente è consigliato per progetti di fabbriche, data center ed edifici pubblici.

IX. Verifica delle condizioni ambientali e di utilizzo

Si prega di confermare i seguenti fattori ambientali:

Temperatura ambiente (declassamento richiesto per temperature elevate)

Altitudine di installazione

Presenza di polvere, umidità o gas corrosivi

È necessaria la progettazione sismica?
