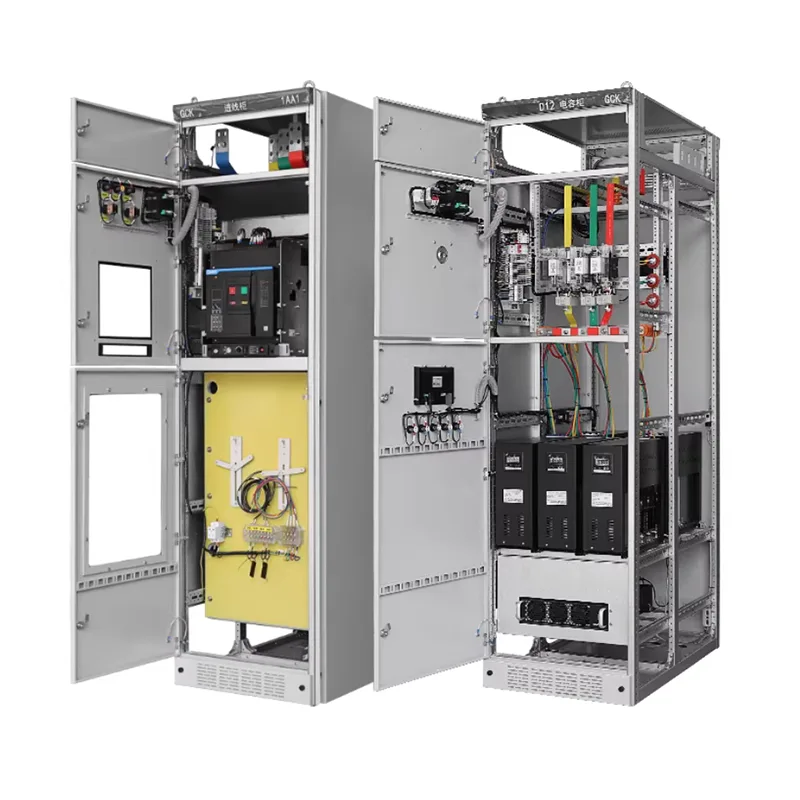

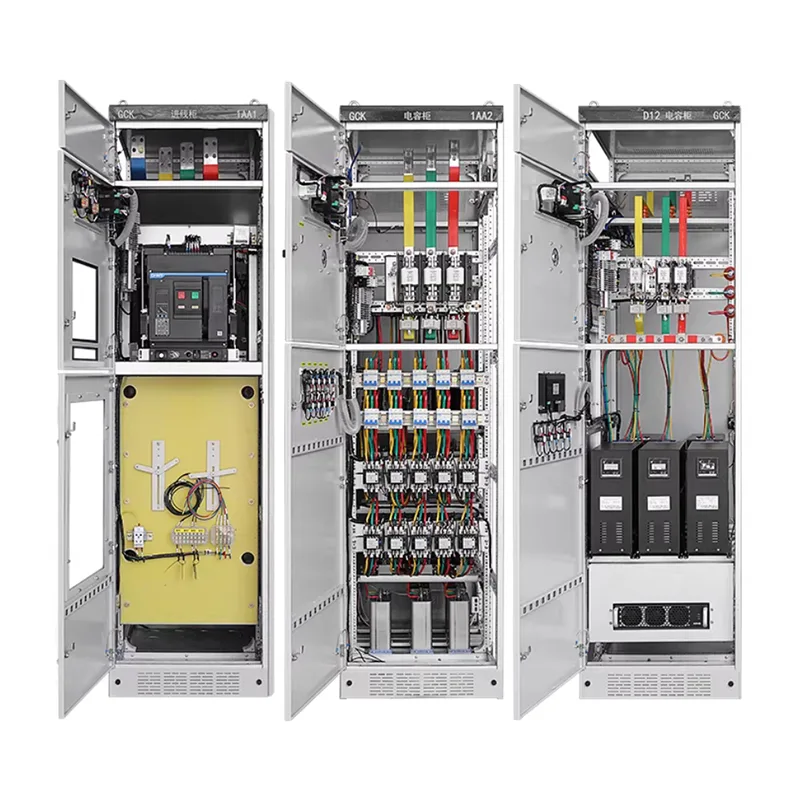

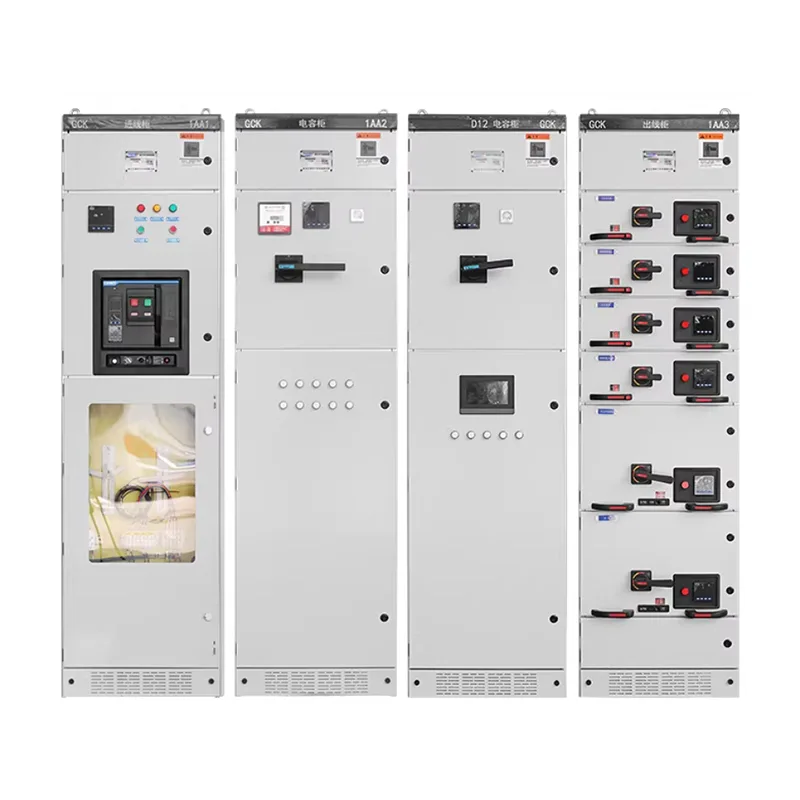

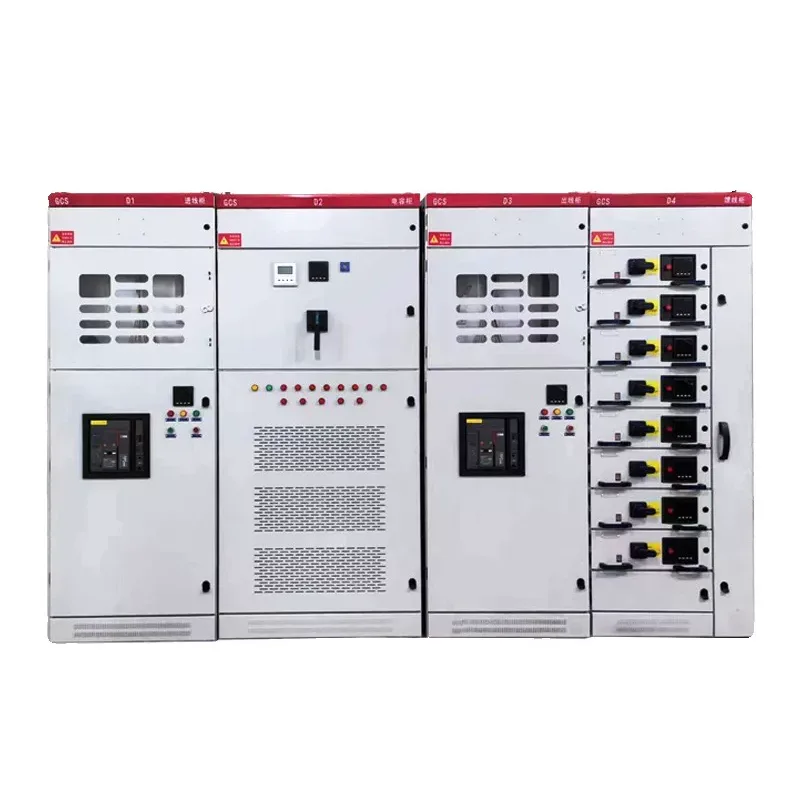

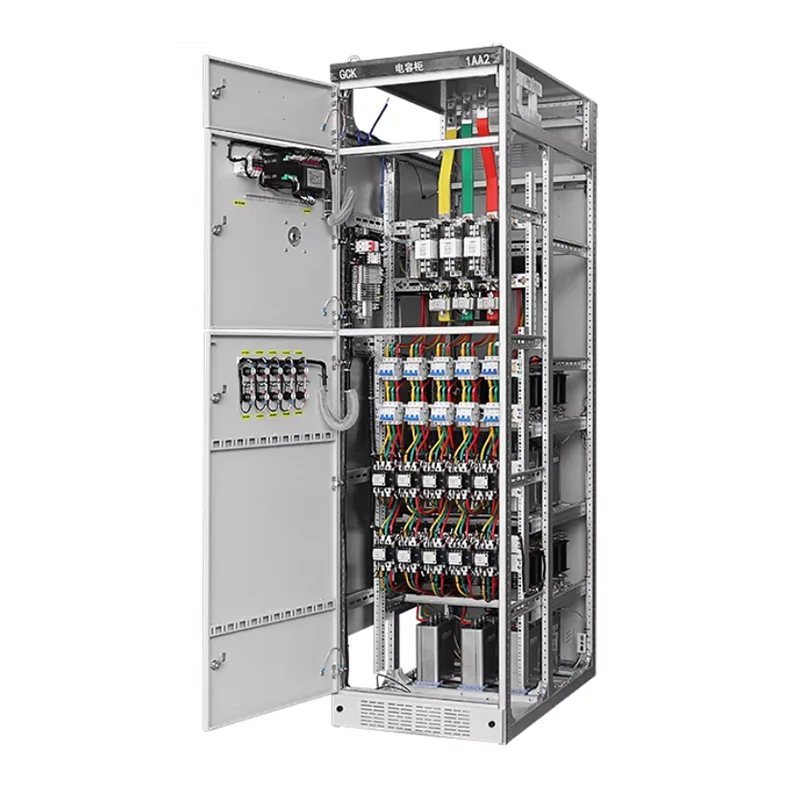

Quadri estraibili di bassa tensione GCS

Il quadro estraibile a bassa tensione GCS ha una struttura semplificata, una buona compatibilità dei componenti ed è più economico del 20%-35% rispetto a MNS, rendendolo adatto a progetti sensibili al budget. Se sei interessato a scegliere questo prodotto e iniziare a sviluppare un piano di progetto, non esitare a contattare Shangming, un fornitore affidabile di Yueqing, Wenzhou, Cina.

Caratteristiche del prodotto

Il quadro estraibile a bassa tensione GCS combina l'elevata affidabilità di MNS con la facilità di funzionamento di GGD, rendendolo ideale per sistemi di distribuzione di energia a bassa tensione con molti circuiti, manutenzione frequente e attenzione al controllo dei costi complessivi.

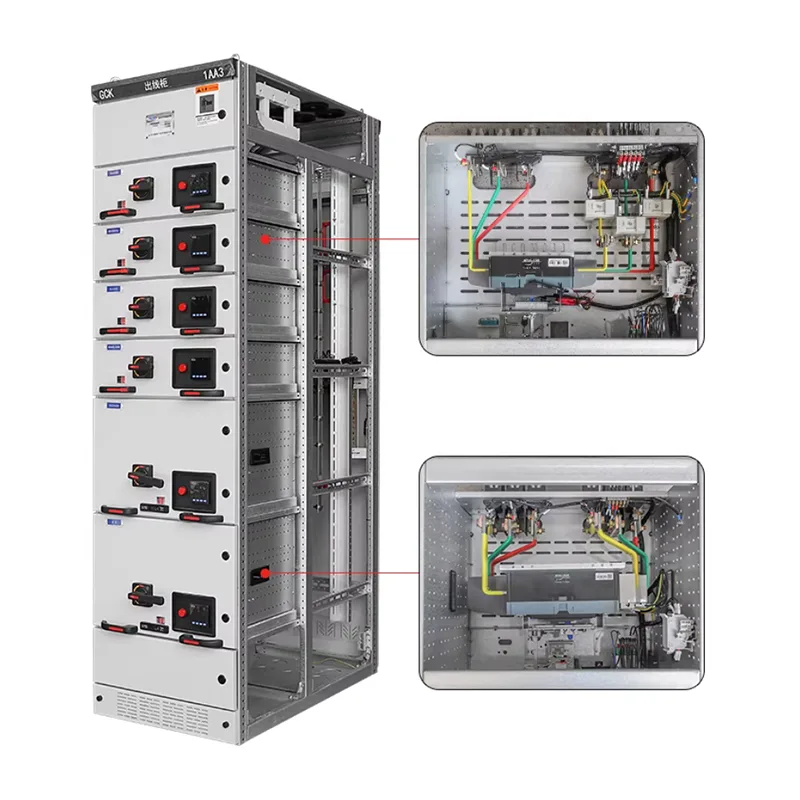

1. Struttura estraibile modulare

Le unità funzionali GCS adottano un design standard a cassetto, che consente un rapido inserimento e rimozione. In caso di guasto o manutenzione di un singolo circuito, l'unità può essere ritirata in modo indipendente senza compromettere il funzionamento degli altri circuiti, riducendo i tempi di interruzione dell'alimentazione e i costi di manutenzione.

Il design modulare del quadro offre una forte versatilità, facilitando future espansioni o sostituzioni.

2. Elevato livello di sicurezza

L'armadio GCS è internamente suddiviso in: cella sbarre, cella unità funzionali e cella cavi. Queste aree funzionali sono efficacemente isolate per impedire la propagazione dei guasti.

Supportiamo opzioni per livelli di protezione più elevati, che possono essere personalizzati in base alle condizioni operative effettive.

Le caratteristiche di sicurezza migliorano la sicurezza operativa e la stabilità, soddisfacendo i requisiti di potenza dei progetti industriali e di lavori pubblici.

3. Manutenzione e funzionamento convenienti

L'unità a cassetti è dotata di posizioni di test, funzionamento e disconnessione, che consentono l'ispezione e la sostituzione anche in condizioni di spegnimento o parzialmente sotto tensione. Il cablaggio e lo spazio operativo sono progettati in modo razionale, rendendolo di facile utilizzo per il personale di manutenzione e adatto a sistemi che richiedono una manutenzione frequente, come gli scenari MCC.

4. Ampia applicabilità

L'armadio GCS può essere utilizzato come armadio di distribuzione, armadio di alimentazione, centro di controllo motore (MCC), ecc., supportando varie combinazioni di componenti elettrici e adattandosi a diversi requisiti di capacità e quantità di circuiti. Un unico sistema può coprire molteplici esigenze applicative.

5. Elevato rapporto costo-efficacia

Rispetto agli armadi estraibili MNS, il GCS ha una struttura più semplice e costi più controllabili.

Rispetto ai quadri fissi, offre vantaggi significativi in ​​termini di sicurezza e manutenibilità, rendendolo particolarmente adatto per progetti di medie e grandi dimensioni o progetti sensibili al budget, raggiungendo un equilibrio tra prestazioni e costi.

Come effettuare la manutenzione di un quadro estraibile a bassa tensione GCS?

Per prolungarne la durata, prevenire malfunzionamenti e garantire un'alimentazione elettrica continua, una corretta manutenzione è fondamentale. Shangming fornisce una documentazione completa e offre alcuni suggerimenti.

I. Ispezione giornaliera

1. Controllo degli indicatori di funzionamento: le spie del pannello dei cassetti non devono lampeggiare in modo anomalo; la corrente dell'amperometro dovrebbe essere bilanciata.

2. Controllo dell'aumento della temperatura: utilizzare un termometro a infrarossi portatile per misurare l'aumento della temperatura del connettore della sbarra collettrice principale, dei connettori primari del cassetto e dei terminali di ingresso/uscita dell'interruttore automatico. ≤40K (≤80℃ a temperatura ambiente +40℃).

3. Controllo di odori/suoni anomali: verificare la presenza di odori di bruciato, suoni di scarico o ronzii.

4. Guarnizione della porta e controllo della pulizia: le guarnizioni della porta dell'armadio sono invecchiate? C'è accumulo di polvere interna?

5. Controllo della posizione dei cassetti: tutti i cassetti sono nelle rispettive posizioni collegate? Sono sciolti?

II. Manutenzione periodica

Passaggio 1: preparazione allo spegnimento. Verificare che l'alimentazione a monte sia scollegata e verificare la tensione.

Passaggio 2: spostare il cassetto che necessita di manutenzione in posizione aperta ed estrarlo completamente. Tieni presente che le spine primarie si disconnetteranno automaticamente; i tappi secondari possono essere rimossi manualmente.

Passaggio 3: manutenzione della cassettiera. Componenti diversi richiedono procedure di manutenzione diverse, tra cui pulizia e test.

Passaggio 4: manutenzione interna dell'armadio

Barra collettrice principale: verificare la presenza di bulloni allentati.

Sbarra di derivazione verticale: pulire la polvere accumulata e verificare la presenza di guaine isolanti danneggiate.

Vano cavi: organizzare i cavi e verificare l'eventuale surriscaldamento o scolorimento delle estremità dei cavi.

Sistema di messa a terra: misurare la resistenza di terra tra la sbarra PE e l'armadio (dovrebbe essere ≤ 0,1 Ω).

Passaggio 5: test funzionale

Spingere nuovamente il cassetto nella posizione di connessione. Dopo l'accensione, testare il circuito di controllo nella posizione di prova. Eseguire un test senza carico per 10 minuti per confermare che non vi siano anomalie.

Principali precauzioni per la manutenzione

1. Non collegare o scollegare mai i moduli primari mentre sono accesi.

I moduli primari trasportano una corrente elevata nel circuito principale e devono essere azionati solo dopo che il cassetto è in posizione aperta e il sistema è spento.

In caso contrario, potrebbe verificarsi un arco elettrico, con conseguenti lesioni personali o danni alle apparecchiature.

2. Non mischiare cassetti di dimensioni diverse.

I cassetti GCS sono progettati nelle dimensioni di 1/2, 1, 2 e 3 unità, con altezze strettamente corrispondenti alle posizioni dei moduli primari.

Un'installazione errata porterà al disallineamento del modulo, a uno scarso contatto e al surriscaldamento.

3. Controllare regolarmente l'interblocco a cinque prove.

Test: Con l'interruttore chiuso è possibile estrarre il cassetto? Non dovrebbe.

Se l'interblocco fallisce, interrompere immediatamente l'uso e la riparazione per evitare malfunzionamenti.

4. Migliorare le misure anticondensa in ambienti umidi.

Se il tuo progetto si trova nella stagione delle piogge o in un impianto idrico, controlla mensilmente il funzionamento del riscaldatore.

Quando si conferma la soluzione, è possibile scegliere di installare un controller di condensazione intelligente per l'avvio/arresto automatico.

Domande frequenti

D: Quando si personalizza un quadro elettrico, come faccio a scegliere tra tipo fisso (GGD) o tipo estraibile (GCS/MNS)?

R: GGD è adatto quando: budget limitato, carico singolo, indennità per manutenzione in caso di interruzione di corrente o ambiente difficile; il cablaggio fisso è più affidabile in questi casi.

GCS/MNS è adatto quando: Le linee di produzione principali subiscono significative perdite di interruzione di corrente, numerosi circuiti con spazio limitato, richiedono una rapida manutenzione della linea in tensione e danno priorità ad elevata automazione e intelligenza.

D: In che modo l'altitudine influisce sulla personalizzazione del quadro?

R: Ad altitudini superiori a 1000 metri, l'aria rarefatta riduce la dissipazione del calore e la capacità di isolamento.

È necessario informarci durante la personalizzazione se sono necessari traferri maggiori, isolanti di qualità superiore o declassamento durante la selezione.

D: Perché a volte i cassetti dei quadri estraibili a bassa tensione GCS sono difficili da estrarre o inserire?

R: Deformazione della guida: ciò potrebbe essere dovuto a fondamenta irregolari durante l'installazione, che causano distorsioni del cabinet.

Interblocco: controllare se l'interruttore è completamente in posizione aperta. Per motivi di sicurezza, l'interblocco meccanico bloccherà il cassetto quando l'interruttore è inserito.

Guasto alla lubrificazione: la mancanza di manutenzione per un lungo periodo può causare l'irrigidimento del meccanismo meccanico. Non spingere o tirare con forza il cassetto; rimuovere eventuali corpi estranei e applicare una quantità adeguata di lubrificante.
