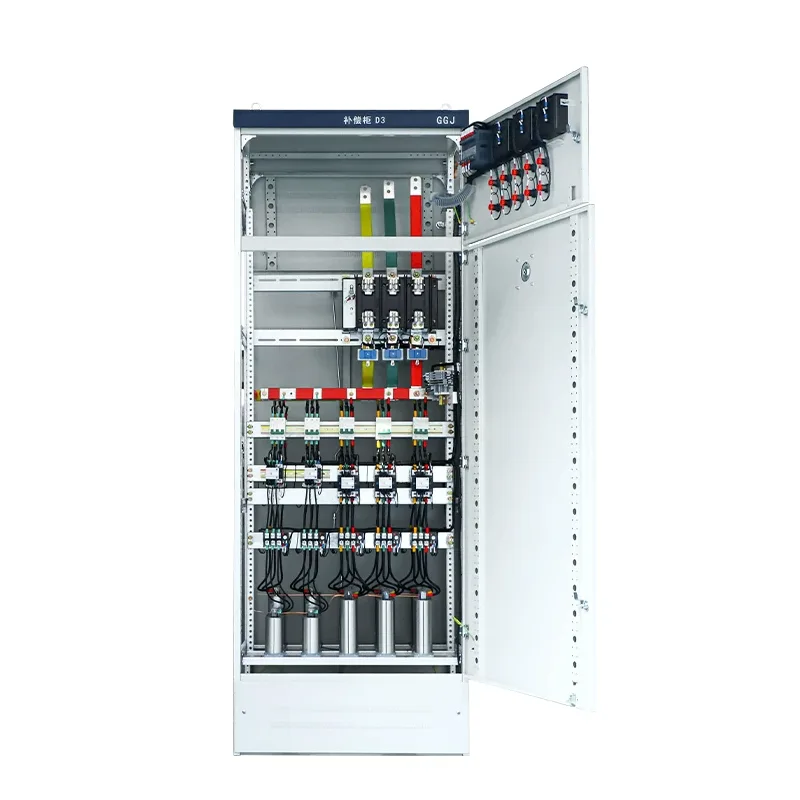

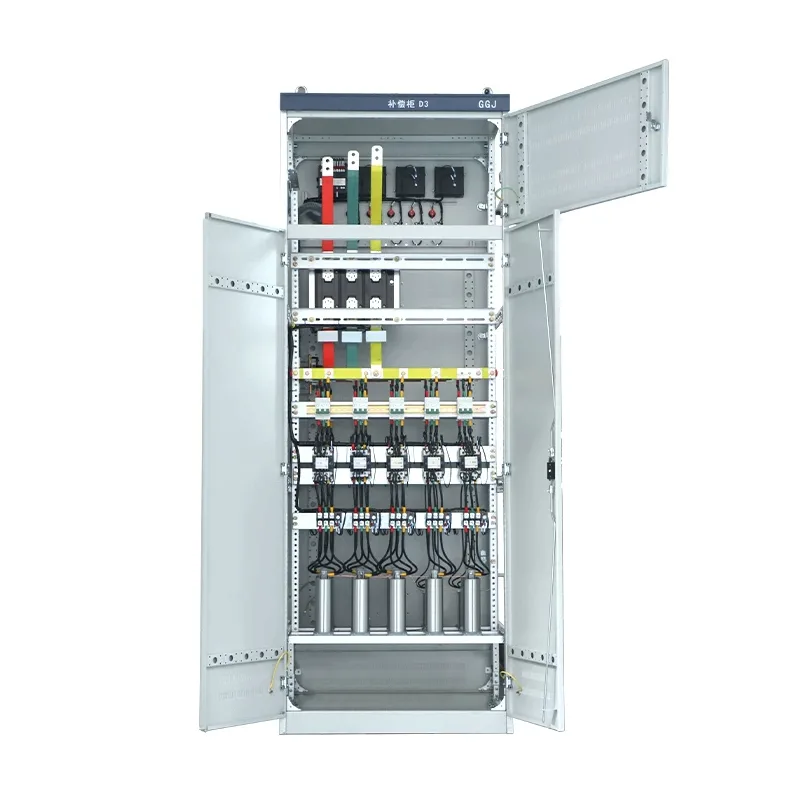

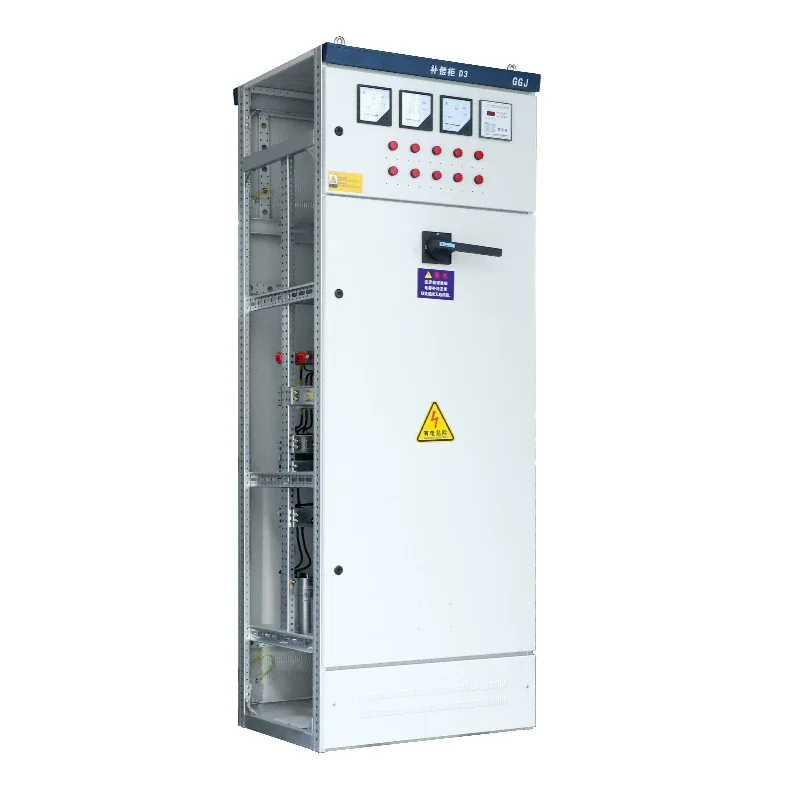

Armadio di compensazione della potenza reattiva a bassa tensione GGJ

L'armadio di compensazione della potenza reattiva a bassa tensione GGJ è uno dei modelli comuni che Shangming può fornire. Come fabbrica, ti offriamo il prodotto direttamente a un prezzo competitivo. Questo prodotto può migliorare il fattore di potenza, risparmiare energia, ridurre i consumi e migliorare la qualità del funzionamento della rete elettrica.

Principio di funzionamento fondamentale

Il compito principale dell'armadio di compensazione della potenza reattiva a bassa tensione GGJ è quello di utilizzare la corrente primaria generata dai condensatori per compensare la corrente ritardata generata dai carichi induttivi, con logica e passaggi specifici.

1. Monitoraggio in tempo reale: il controller intelligente campiona la tensione, la corrente e il fattore di potenza (cosφ) del sistema;

2. Valutazione della domanda: quando cosφ < valore impostato (tipicamente 0,92–0,95), viene avviata la compensazione;

3. Commutazione automatica: i banchi di condensatori vengono accesi secondo strategie preimpostate (controllo ciclico/codificato/fuzzy);

4. Commutazione al passaggio per lo zero (opzionale): gli interruttori a tiristori (TSC) vengono utilizzati per ottenere una commutazione della corrente di spunto pari a zero, prolungando la durata del condensatore.

Perché sono necessari i gabinetti di compensazione GGJ?

La maggior parte dei carichi industriali, come motori, trasformatori e saldatrici, sono carichi induttivi. Questi dispositivi consumano non solo potenza attiva ma anche una quantità significativa di potenza reattiva per stabilire il campo magnetico.

Senza compensazione, il fattore di potenza diminuirà (sotto 0,9), portando a grandi fluttuazioni di tensione nella rete elettrica, allo spreco di capacità del trasformatore e persino a multe da parte della compagnia elettrica.

Dopo aver installato una cabina di compensazione della potenza reattiva a bassa tensione GGJ, collegando dei condensatori, viene generata la corrente reattiva richiesta dal carico induttivo, migliorando così il fattore di potenza della linea principale (tipicamente impostato tra 0,92 e 0,98).

Componenti principali

L'armadio di compensazione della potenza reattiva a bassa tensione GGJ di Shangming non è un semplice quadro. Integra i seguenti componenti con precisione, garantendo qualità affidabile e prestazioni stabili attraverso i nostri rigorosi processi e procedure di test.

● Controller automatico della potenza reattiva: responsabile del monitoraggio in tempo reale del fattore di potenza della rete elettrica. Quando scende al di sotto del valore impostato, emette automaticamente un comando per collegare i condensatori.

● Condensatore autoriparante a bassa tensione: il componente principale di accumulo dell'energia, che fornisce corrente reattiva avanzata.

● Interruttori di commutazione: include contattori condensatori dedicati e interruttori compositi. Il primo è un interruttore meccanico con dispositivi di soppressione della corrente di spunto, mentre il secondo consente una commutazione a passaggio per lo zero, eliminando scintille e corrente di spunto, adatto per applicazioni con commutazioni frequenti.

● Reattanza in serie: utilizzata per sopprimere le armoniche e limitare la corrente di spunto durante la commutazione dei condensatori, proteggendo i condensatori dalla bruciatura.

● Fusibile: fornisce protezione da cortocircuito.

Vantaggi fondamentali

1. Risparmio energetico e riduzione dei costi: l'armadio di compensazione della potenza reattiva a bassa tensione GGJ migliora il fattore di potenza, evitando sanzioni derivanti dalle tariffe di adeguamento della potenza dell'ente energetico. Questo è un problema comune che incontriamo quando lavoriamo con clienti nazionali cinesi ed è un design che soddisfa le loro esigenze. Riduce la corrente di linea e le perdite di rame (I²R), risparmiando dal 5% al ​​15% sulle bollette elettriche.

2. Migliore qualità dell'energia: l'armadio di compensazione stabilizza la tensione del bus, prevenendo cadute di tensione causate dall'avvio e dallo spegnimento del motore, liberando capacità del trasformatore e ritardando gli investimenti per l'espansione della capacità.

3. Operazione automatizzata: utilizziamo un design avanzato, garantendo prestazioni stabili. L'apparecchiatura può accendersi e spegnersi automaticamente 24 ore su 24, 7 giorni su 7, senza intervento manuale. Può autodiagnosticare guasti comuni come guasti ai condensatori e allarmi di sovratemperatura. Il supporto tecnico è disponibile da Shangming in qualsiasi momento.

4. Elevata sicurezza: i condensatori utilizzano la tecnologia di autoriparazione di tipo secco, isolando automaticamente i guasti e prevenendo le esplosioni. Il reattore sopprime la risonanza, impedendo che la compensazione diventi catastrofica.

Confronto GGJ con altri metodi di compensazione

GGJ è il re del rapporto costo-efficacia, poiché fornisce la compensazione della potenza reattiva più economica nei sistemi stazionari a controllo armonico.

Guasti comuni e suggerimenti per la risoluzione dei problemi
