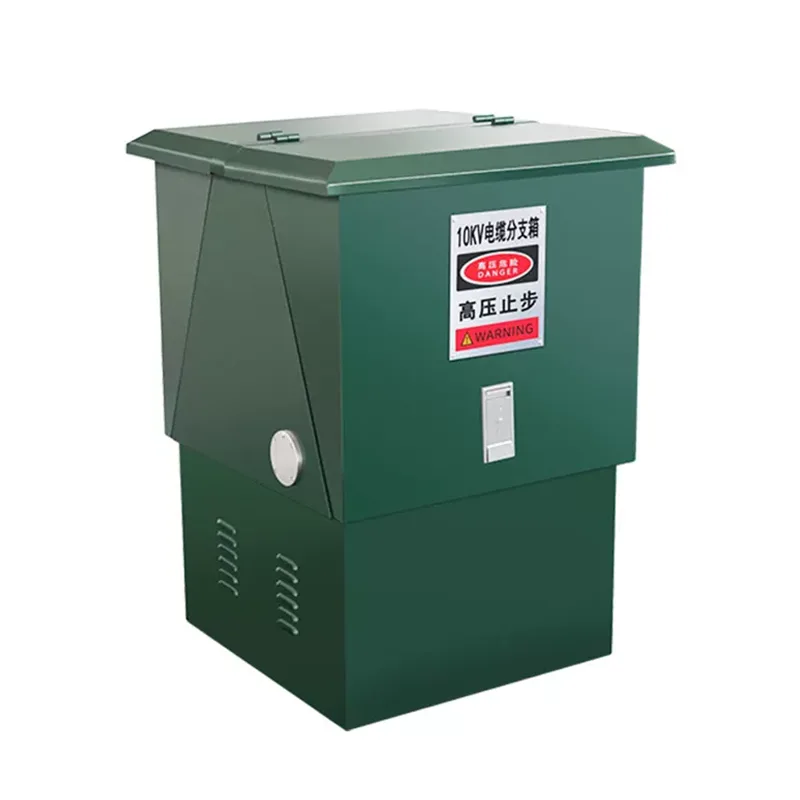

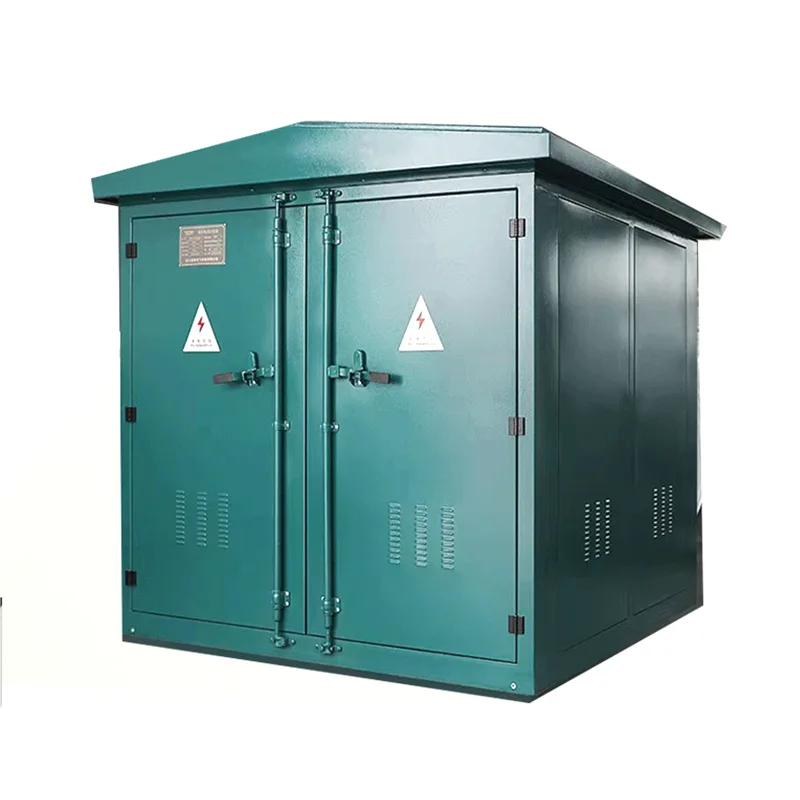

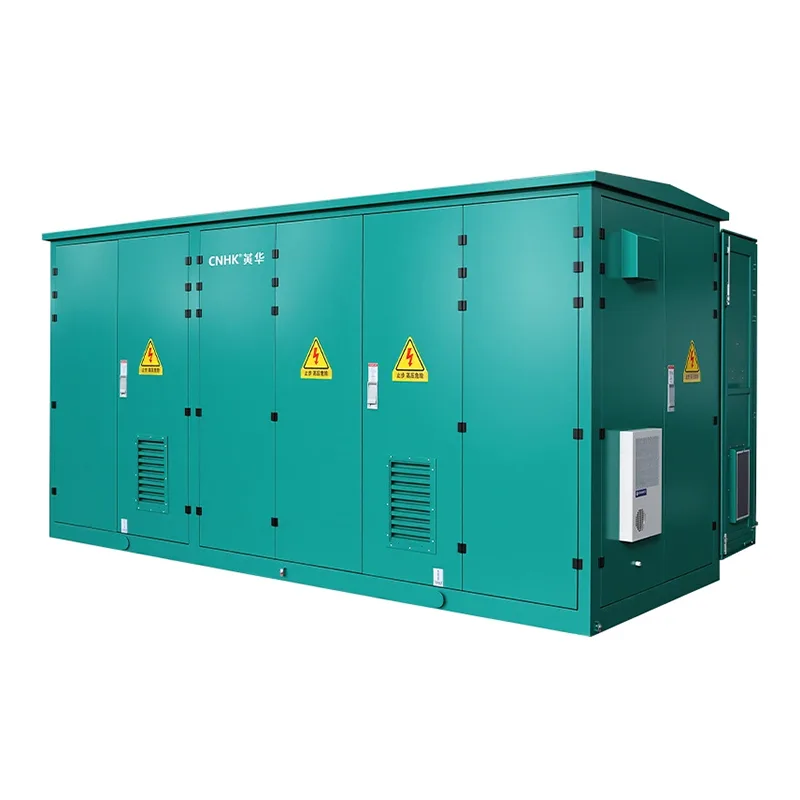

Scatola di derivazione per cavi ad alta tensione

Le scatole di derivazione per cavi ad alta tensione sono utilizzate nelle reti di distribuzione a media tensione da 6kV-35kV. Sono prefabbricati in fabbrica e installati in loco tramite assemblaggio a innesto di giunti di cavi ad alta tensione, sostituzione di pozzetti per cavi e fabbricazione in loco di teste terminali. Shangming, in qualità di produttore di questo prodotto, può personalizzarlo in base alle effettive esigenze del progetto. Vi preghiamo di contattarci.

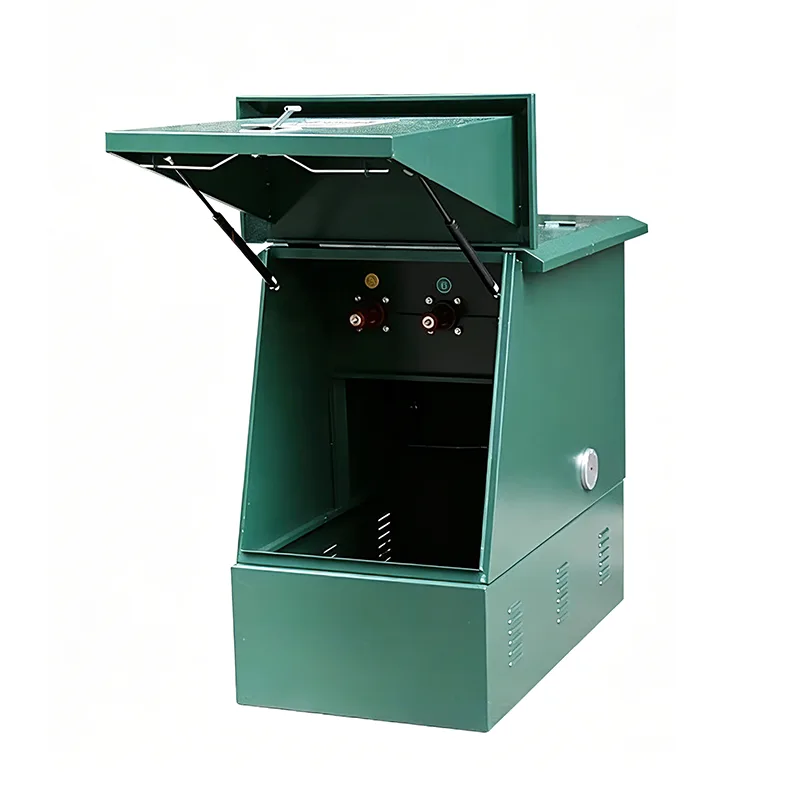

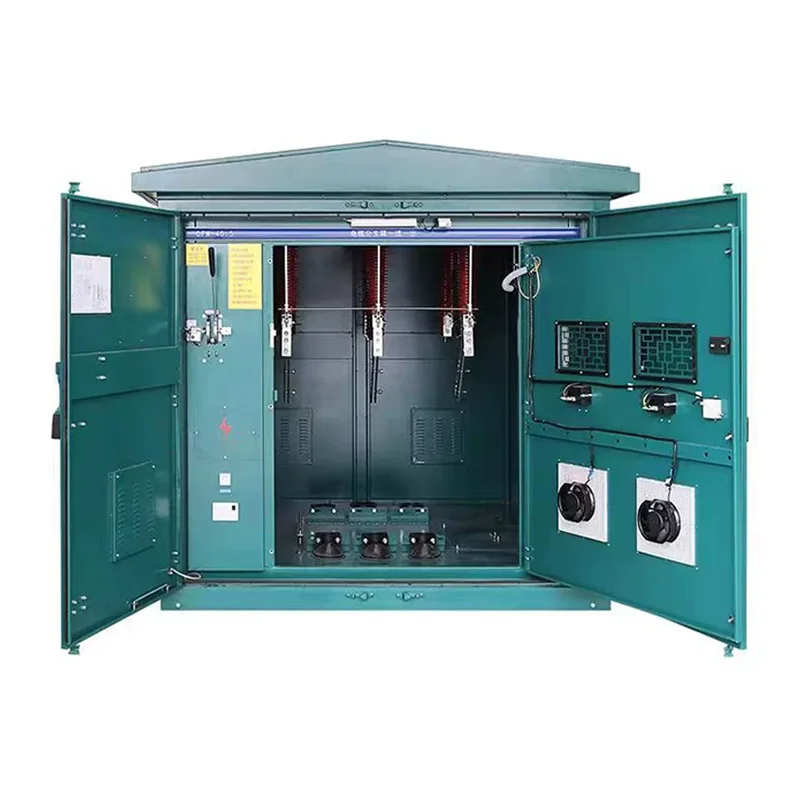

Composizione strutturale

Le scatole di derivazione dei cavi ad alta tensione fungono da diramazioni, giunzioni e componenti di protezione nei sistemi di distribuzione dell'energia ad alta tensione. Pur essendo principalmente un elemento di collegamento, se necessario i dispositivi di protezione possono essere aggiunti ai componenti strutturali.

1. Involucro: l'involucro è il componente base. Utilizziamo metalli ad alta resistenza, come acciaio laminato a freddo o acciaio inossidabile, che forniscono proprietà impermeabili, antipolvere, resistenti alla corrosione e agli agenti atmosferici, adatti per ambienti ad alta tensione interni o esterni.

2. Terminale di collegamento del cavo principale: questa parte viene utilizzata per cavi ad alta tensione di grande sezione, che supportano conduttori in alluminio o rame, garantendo un contatto affidabile e bassa impedenza.

3. Terminali di diramazione: una struttura uno-in-multiplo-out, isolata internamente con materiali ad alto isolamento e resistenti al calore per garantire l'isolamento elettrico e le distanze di sicurezza tra le diramazioni.

4. Sistema di isolamento e protezione: dotato di boccole ad alta tensione e coperture isolanti per prevenire cortocircuiti, scariche elettriche o scosse elettriche.

5. Dispositivi di protezione: opzionali in base ai requisiti del progetto, inclusi fusibili ad alta tensione, interruttori di carico, protezione da fulmini e sovracorrente. È possibile la protezione indipendente per i circuiti derivati, mentre la linea principale mantiene l'alimentazione continua.

Caratteristiche del prodotto

1. Sicurezza e isolamento dall'alta tensione

La scatola di derivazione del cavo ad alta tensione adotta un involucro metallico ad alta resistenza con una copertura isolante, che supporta 1kV~35kV e oltre la ramificazione del cavo ad alta tensione. I rami ad alta tensione sono completamente isolati dalla linea principale, prevenendo scariche elettriche, cortocircuiti o scosse elettriche, rispettando gli standard di sicurezza della distribuzione dell'energia ad alta tensione IEC/GB.

2. Funzione di diramazione multicircuito

Questo prodotto supporta la diramazione del cavo con uscita singola, consentendo una configurazione flessibile del numero di circuiti in base alle esigenze. La struttura a sbarre o conduttori interna distribuisce uniformemente la corrente e le diverse capacità di corrente dei rami possono essere personalizzate in base ai requisiti di carico, semplificando il cablaggio dei cavi ad alta tensione e riducendo la complessità della costruzione.

3. Grado di protezione elevato

Shangming può personalizzare scatole di derivazione esterne con gradi di protezione IP54/IP65 in base alle condizioni ambientali effettive, resistendo a pioggia, polvere, radiazioni ultraviolette e ambienti corrosivi e adattabili al funzionamento a lungo termine in ambienti ad alta, bassa temperatura e umidi.

4. Struttura modulare

Le nostre scatole di derivazione hanno una struttura compatta, un cablaggio chiaro e tempi brevi di installazione in loco, consentendo di risparmiare tempo rispetto ai tradizionali pozzetti per cavi. Le opzioni di installazione includono il montaggio a parete, il montaggio a pavimento o il fissaggio su staffa. La manutenzione e l'espansione sono semplici, migliorando l'efficienza operativa.

5. Lunga durata e bassi costi di manutenzione

Poiché abbiamo selezionato materiali altamente resistenti agli agenti atmosferici e alla corrosione, la durata del prodotto viene effettivamente prolungata. Il design sigillato impedisce l'ingresso di polvere, umidità e parassiti, con conseguente manutenzione giornaliera minima e bassi costi operativi.

Confronto tra scatole di distribuzione cavi ad alta e bassa tensione

Domande frequenti

D: Se l'indicatore di tensione sulla superficie dell'involucro è spento, posso sapere se il circuito è senza alimentazione?

R: Assolutamente no. L'indicatore di tensione è solo per riferimento supplementare. Un indicatore non illuminato potrebbe essere dovuto a un indicatore danneggiato, un sensore difettoso o un fusibile bruciato. Prima di qualsiasi operazione, è necessario utilizzare un tester ad alta tensione con la tensione nominale appropriata per il test in loco.

D: Cosa devo fare se sento un leggero sibilo provenire dalla custodia durante l'ispezione?

R: Richiedere immediatamente un'interruzione di corrente per l'ispezione. Il sibilo è solitamente un segno di scarica parziale, indicando che l'isolamento interno potrebbe essersi rotto o che potrebbe essersi creato un percorso di scarico a causa di un'installazione non corretta. Se non risolto tempestivamente, il problema può degenerare rapidamente in un cortocircuito fase-fase o addirittura causare l'esplosione dell'involucro.

D: Come faccio a scegliere tra l'isolamento SF6 e l'isolamento solido?

R: Isolamento SF6: tecnologia estremamente matura con elevate capacità di estinzione dell'arco, ma comporta emissioni di gas serra e richiede un monitoraggio regolare del manometro.

Isolamento solido: protezione senza gas, più rispettosa dell'ambiente, adatta ad aree con requisiti ambientali estremamente elevati o regioni ad alta quota, prevenendo bolle d'aria interne.
