JXF Scatola di distribuzione integrata a bassa tensione

Le scatole di distribuzione integrate a bassa tensione JXF sono realizzate in lamiera di acciaio laminata a freddo, piegata e saldata, con un trattamento di spruzzatura elettrostatica di resina epossidica sulla superficie, che le rende esteticamente gradevoli e durevoli. Questo è uno dei tipi di prodotto che Shangming, in qualità di produttore e fornitore di scatole di distribuzione, può offrire sia ai clienti nuovi che a quelli esistenti. Disponiamo di capacità complete di ricerca e sviluppo e di personalizzazione; non esitate a inviarci le vostre esigenze.

Invia richiesta

Descrizione del prodotto

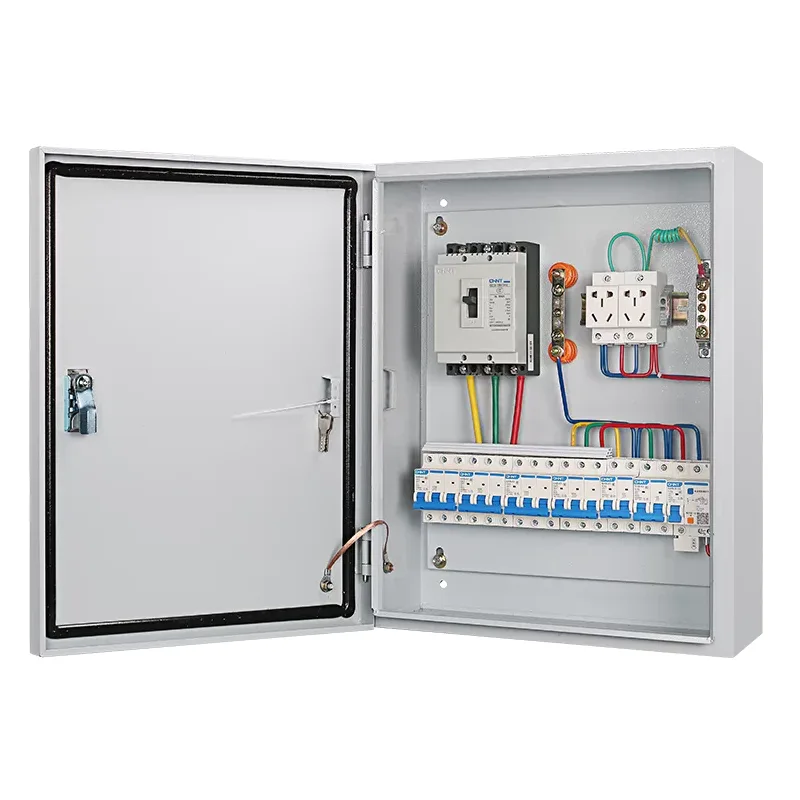

La scatola di distribuzione integrata a bassa tensione JXF è un prodotto di alta qualità progettato e realizzato da Shangming Factory. Ha un grado di protezione IP55, una base di montaggio interna per l'installazione di varie apparecchiature elettriche e una porta che si apre a più di 110 gradi e ruota in modo flessibile.

Caratteristiche strutturali

Materiale: le scatole di distribuzione integrate a bassa tensione JXF sono realizzate in lamiera di acciaio laminata a freddo con verniciatura a polvere elettrostatica, fornendo una forte resistenza alla corrosione e agli agenti atmosferici.

Grado di protezione: IP40; IP54 può essere personalizzato per soddisfare i requisiti del progetto. Per un'elevata protezione, i bordi della scatola sono dotati di strisce di tenuta, che offrono un'eccellente resistenza alla polvere e all'acqua.

Metodo di installazione: supportiamo opzioni di installazione flessibili, determinate in base alle vostre esigenze. Sono supportate le installazioni a parete, a incasso o a pavimento.

Disposizione interna: la scatola di distribuzione è dotata di una piastra di montaggio mobile che consente di disporre liberamente i componenti in base allo schema elettrico.

Quali sono le applicazioni delle scatole di distribuzione integrate a bassa tensione JXF?

Le scatole di distribuzione integrate a bassa tensione JXF vengono utilizzate per la distribuzione dell'alimentazione di terminali e circuiti derivati a bassa tensione, soddisfacendo le esigenze di illuminazione, alimentazione, controllo delle apparecchiature e alimentazione esterna.

1. Distribuzione dell'energia terminale

L'applicazione di base più comune di JXF è quella di prelevare energia dall'armadio di distribuzione principale e distribuirla ad aree o apparecchiature specifiche.

Scenari correlati:

Distribuzione ai piani: negli edifici adibiti ad uffici o residenziali, funge da stazione di trasferimento di energia per ciascun piano.

Alimentazione dell'officina: responsabile della fornitura di energia a una macchina specifica in un sito industriale.

Alimentazione temporanea: nei cantieri edili o nelle sedi espositive, funge da affidabile punto di accesso temporaneo all'alimentazione.

2. Controllo e avviamento del motore

Grazie al profondo spazio interno e alla disposizione flessibile delle scatole JXF, sono ideali per ospitare contattori e relè termici.

Scenari correlati:

Controllo della pompa dell'acqua: comunemente utilizzato per il controllo della commutazione automatica/manuale delle pompe antincendio e delle pompe per acque luride.

Avvio Ventilatori: Controllo di sistemi di ventilazione in impianti industriali o parcheggi sotterranei.

Combinazione di avviatore statico/azionamento a frequenza variabile: il piccolo avviatore statico integrato o l'azionamento a frequenza variabile consentono l'avvio-arresto graduale del motore e la regolazione della velocità.

3. Illuminazione e controllo del paesaggio

Controllo lampioni esterni: funziona con interruttori orari o sensori fotosensibili per temporizzare automaticamente l'accensione dei lampioni sulle strade cittadine o nei parchi industriali.

Illuminazione paesaggistica: gestisce e protegge l'alimentazione elettrica per l'illuminazione esterna degli edifici e i sistemi di fontane.

Illuminazione di emergenza: in situazioni di emergenza come gli incendi, le luci di emergenza vengono attivate forzatamente dal sistema antincendio.

4. Collegamento tra protezione antincendio e prevenzione dei disastri

Scatola ventola scarico fumi: riceve segnali di allarme incendio e attiva forzatamente la ventola di scarico fumi.

Monitoraggio degli idranti antincendio: monitora la pressione dell'acqua o lo stato del sistema antincendio e fornisce feedback in tempo reale.

5. Controllo integrato e integrazione del sistema a bassa tensione

PLC/Control Box: ospita internamente un controller logico programmabile per il controllo logico di linee di produzione automatizzate industriali.

Convergenza delle comunicazioni: sebbene JXF sia una scatola ad alta tensione, viene comunemente utilizzata anche per installare trasmettitori e moduli di acquisizione dati per vari sensori, ottenendo un controllo digitale integrato.

Specifiche del prodotto

Nome	Specifiche	Larghezza	Altezza	Profondità
Scatola base JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Errori comuni e soluzioni

Fenomeno di colpa

Possibili ragioni

Soluzione

L'interruttore principale è scattato e non può essere ripristinato

- Cortocircuito o sovraccarico sulla linea in uscita

- È intervenuta la protezione differenziale

- Guasto meccanico dell'interruttore

①Disconnettere ciascuna linea in uscita una per una per risolvere il circuito difettoso;

②Premere il pulsante "Reset" e provare a chiudere il circuito;

③Se ancora non è possibile chiudere il circuito, sostituire l'interruttore principale.

Una linea in uscita non è alimentata

- Su questo percorso è scattato l'interruttore automatico.

- Cablaggio allentato o bruciato.

- Cortocircuito lato utente.

①Controllare se l'MCB corrispondente è intervenuto; resettarlo risolverà il problema.

②Dopo aver spento il dispositivo, controllare se i terminali del cablaggio sono ossidati o allentati.

③Contattare l'utente per risolvere il problema del cablaggio interno.

Interventi frequenti della protezione dalla corrente di dispersione

- Invecchiamento dell'isolamento della linea

- Corrente di dispersione eccessiva da più dispositivi

- Guasto nel dispositivo di corrente residua (RCD) stesso

①Misurare la resistenza di isolamento di ciascun circuito utilizzando un megaohmmetro (dovrebbe essere >0,5MΩ);

②Accendere in lotti per identificare apparecchiature con elevata corrente di dispersione;

③Sostituire il dispositivo di corrente residua (RCD) (si consiglia il tipo A o il tipo B).

La compensazione della potenza reattiva non funziona

- Controller non acceso

- Condensatore danneggiato

- Voltaggio anomalo

①Controllare l'alimentazione del controller e il trasformatore di corrente di campionamento (CT);

②Misurare il valore della capacità con un multimetro (se la deviazione è >10%, deve essere sostituito);

③Attendere che la tensione ritorni normale prima della commutazione automatica.

Letture anomale del contatore elettrico

- Polarità del TA invertita

- Errore nel cablaggio del dosaggio

- Malfunzionamento del contatore

①Verificare il terminale del TA con lo stesso nome (P1 rivolto verso la sbarra);

②Ricollegare secondo le specifiche di misurazione;

③Contattare l'ufficio di fornitura elettrica per verificare o sostituire il contatore.

Condensa/ruggine all'interno della custodia

- Invecchiamento della guarnizione

- Mancanza di valvola di sfiato o riscaldatore

- Ambiente ad alta umidità a lungo termine

①Sostituire la guarnizione della porta;

②Installare un deumidificatore intelligente o una piastra riscaldante;

③Pulire l'acqua accumulata e applicare la vernice antiruggine.
