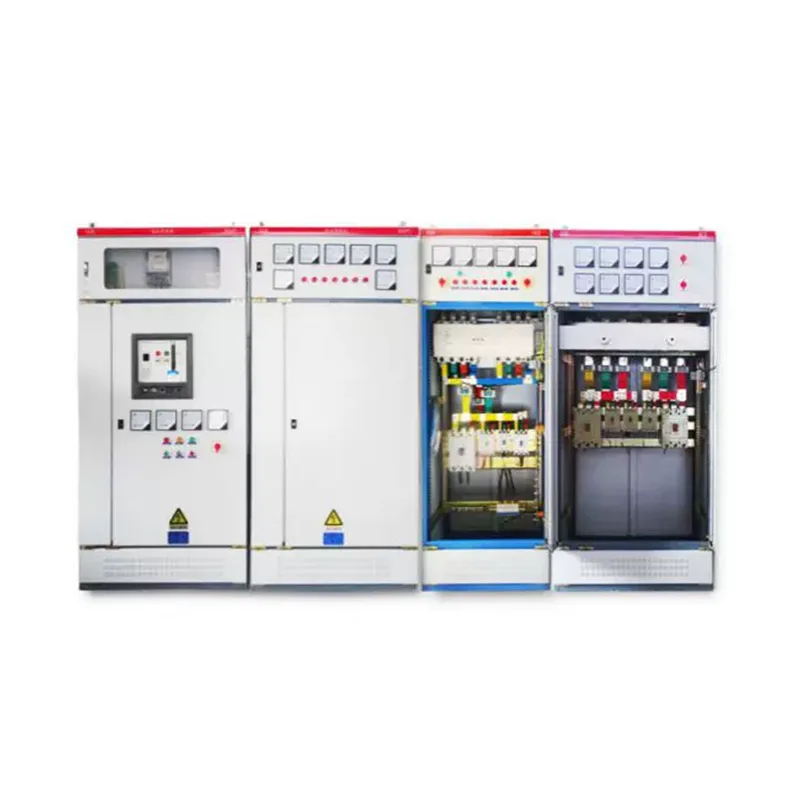

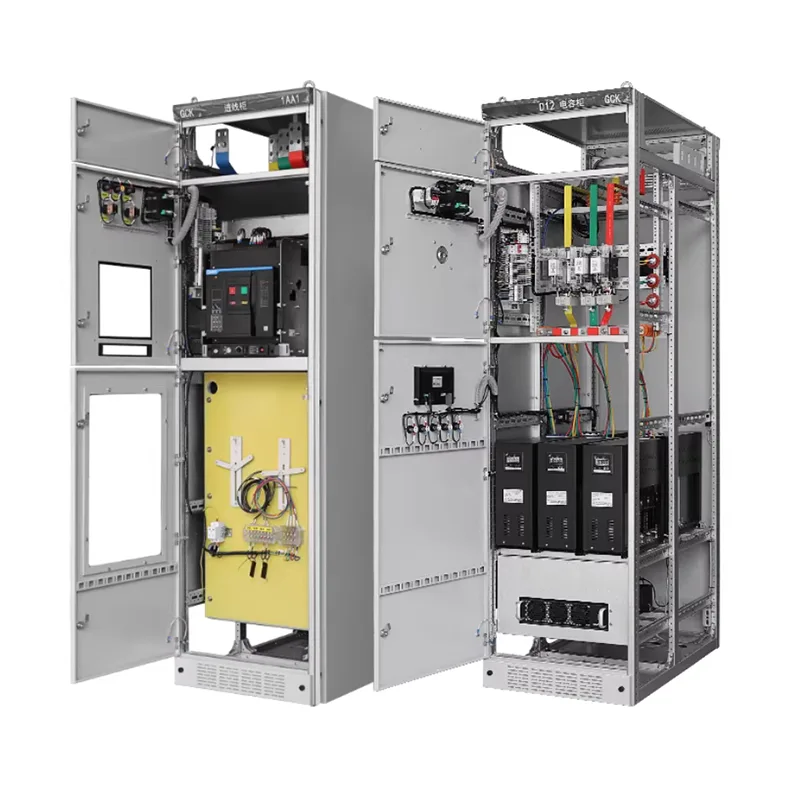

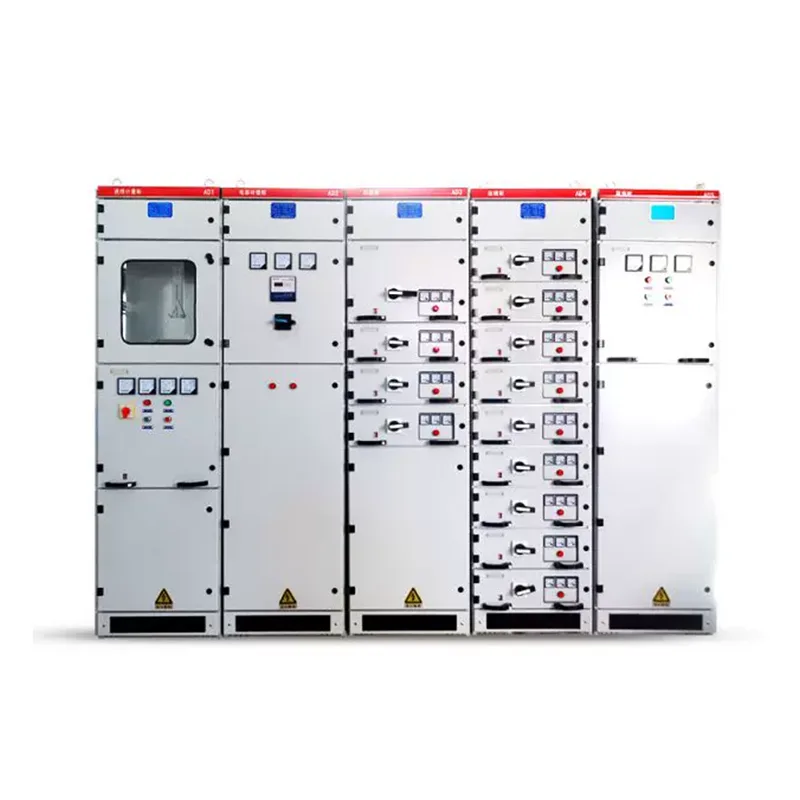

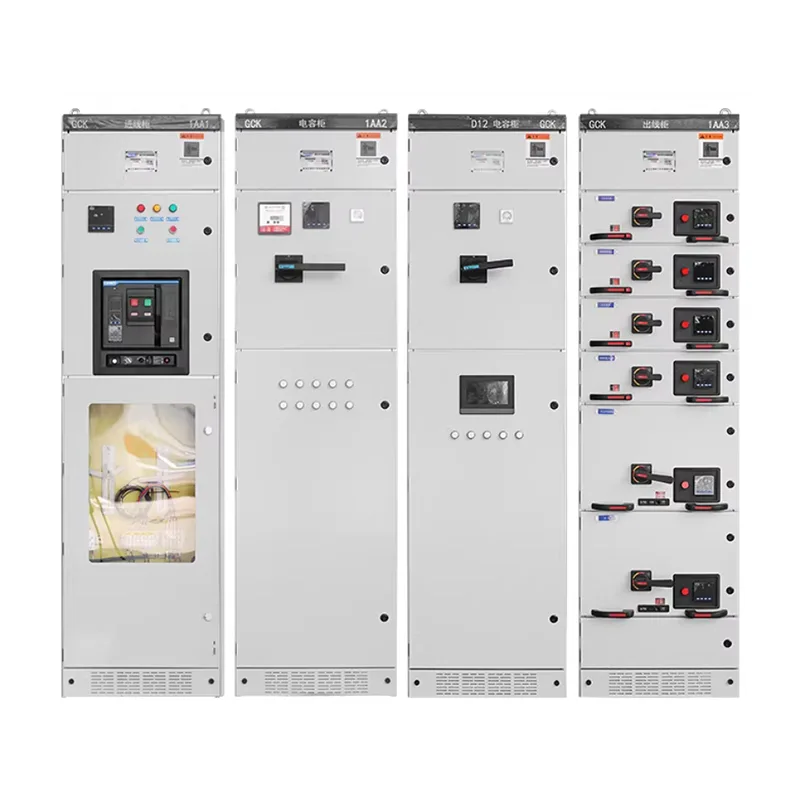

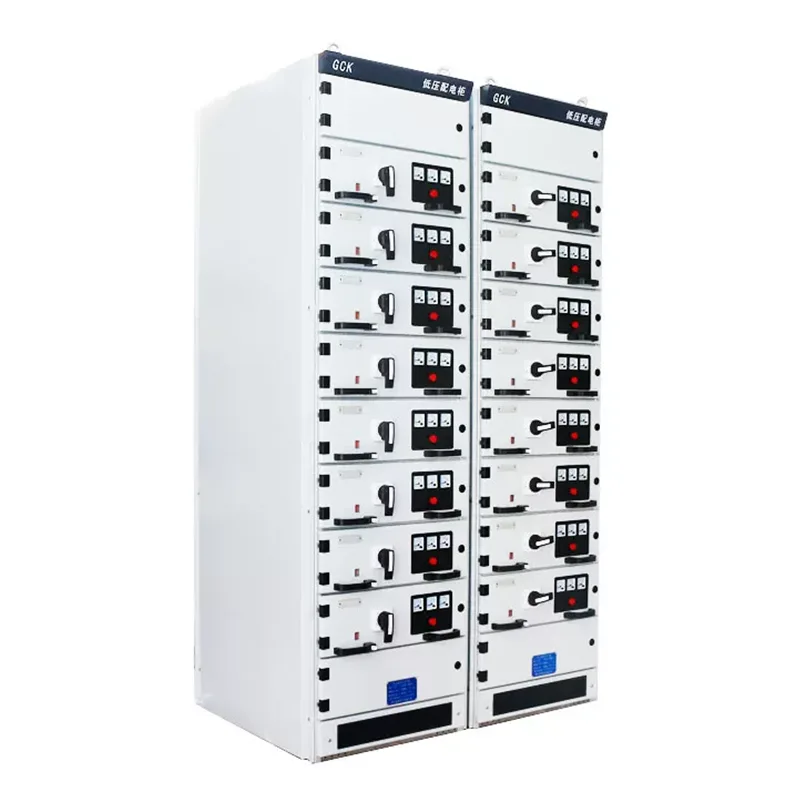

Quadri estraibili a bassa tensione MNS

Cerchi un fornitore affidabile di quadri estraibili a bassa tensione MNS? Shangming dalla Cina è una scelta affidabile. Questo quadro presenta zone isolate, migliorando l'efficienza della manutenzione del sistema e la continuità operativa. È stato esportato in oltre 50 paesi e regioni in tutto il mondo.

Cos'è il quadro estraibile a bassa tensione MNS?

Inizialmente sviluppato dalla svizzera ABB e concesso in licenza per la produzione globale, il quadro estraibile a bassa tensione MNS è un sistema avanzato di distribuzione dell'energia. La fabbrica Shangming dispone di una tecnologia di elaborazione matura per questo prodotto e supporta la personalizzazione.

A differenza dei quadri fissi GGD, ciascun circuito dell'MNS è installato in un modulo a cassetto estraibile indipendente. Se un circuito si guasta, l'operatore può estrarre direttamente il cassetto per ripararlo o sostituirlo, mentre gli altri circuiti nell'armadio continuano a funzionare normalmente, ottenendo così un'alimentazione ininterrotta durante la manutenzione. I cassetti con le stesse specifiche sono intercambiabili, riducendo i tempi di ripristino dei guasti.

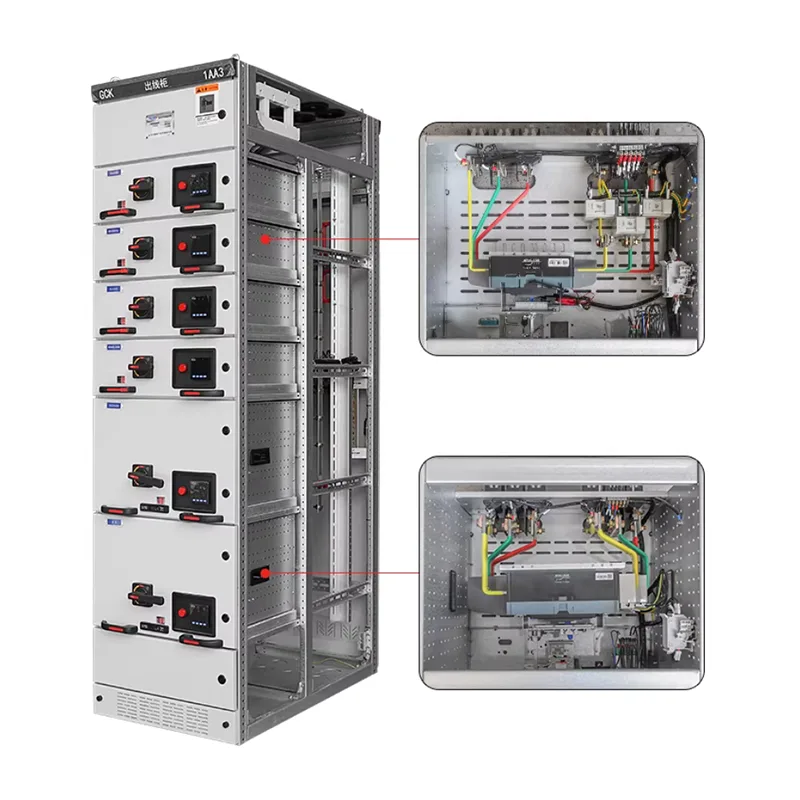

Caratteristiche strutturali

Il telaio del quadro estraibile di bassa tensione MNS è assemblato utilizzando profili a forma di C con fori modulari da 25 mm, risultando in una struttura leggera con elevata resistenza meccanica e resistenza agli urti.

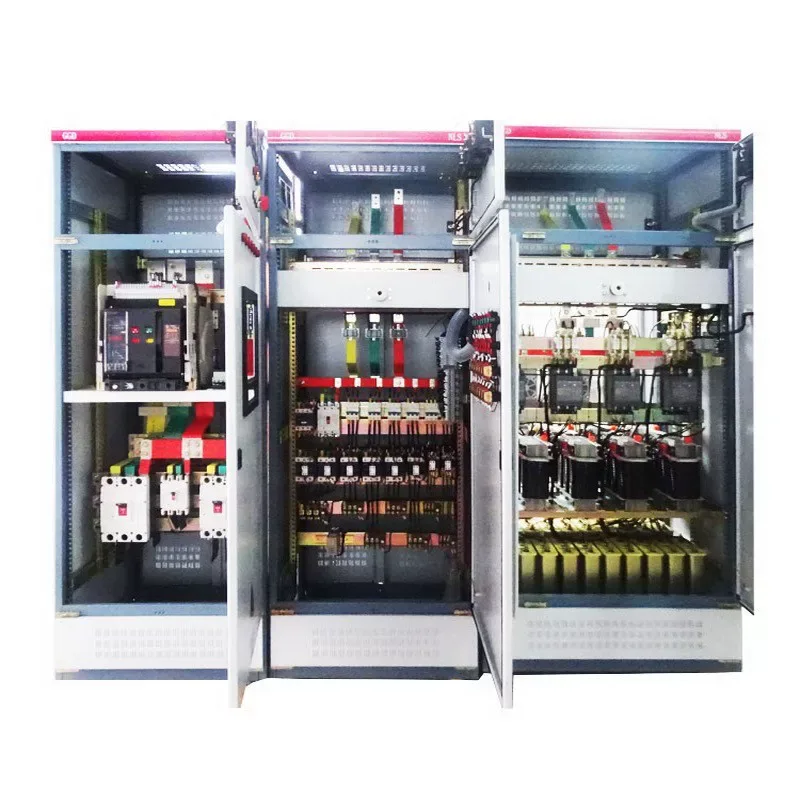

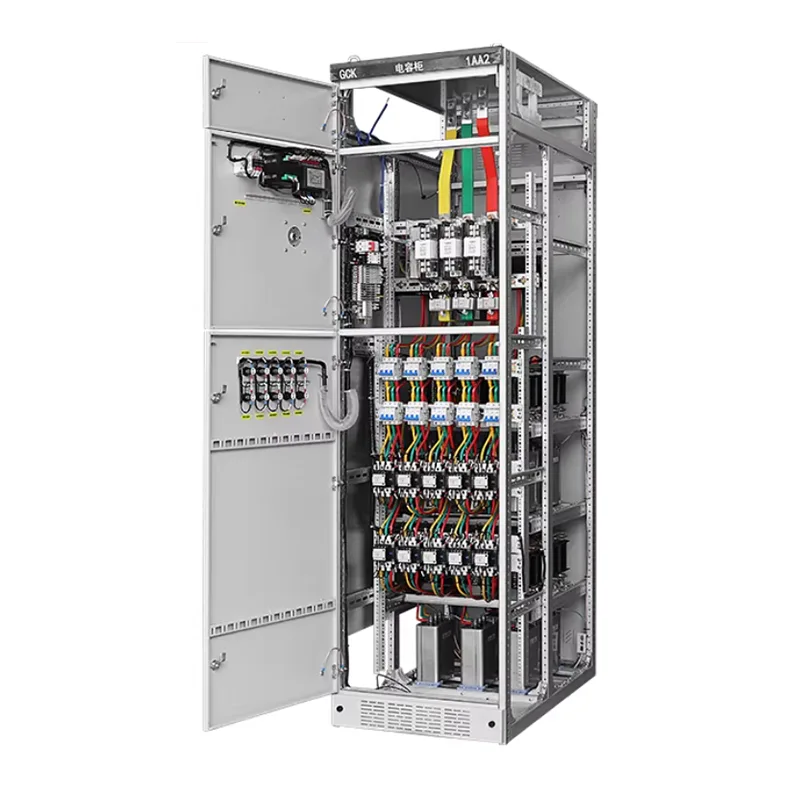

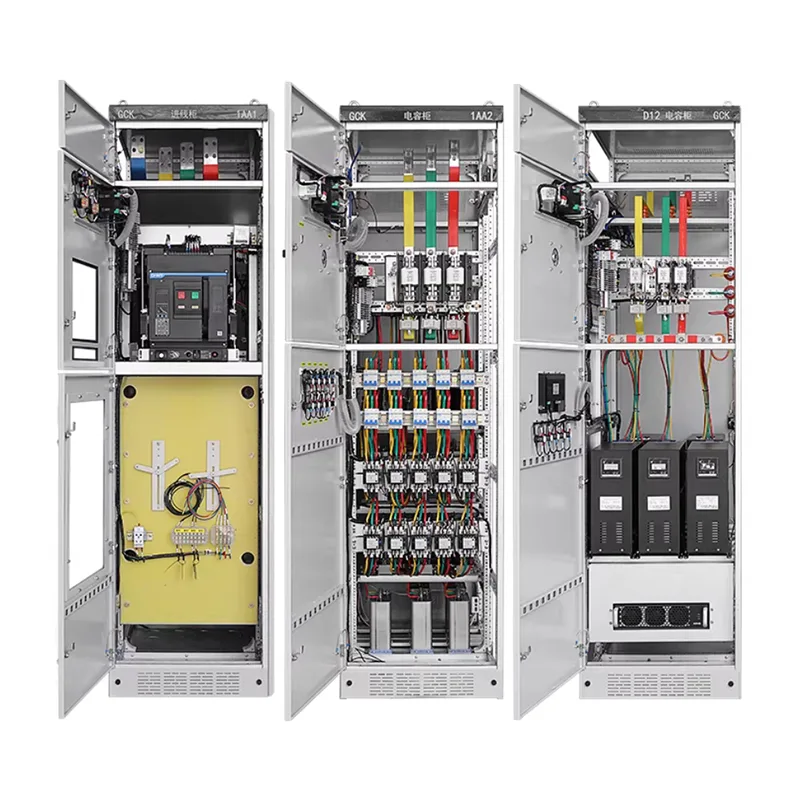

L'interno dell'armadio è rigorosamente suddiviso in tre zone indipendenti per evitare la propagazione dei guasti:

Scomparto dell'unità funzionale: contiene moduli cassetto.

Scomparto sbarre: situato nella parte posteriore o superiore dell'armadio, ospita le sbarre principali e di distribuzione.

Vano cavi: situato sul lato dell'armadio, per i collegamenti dei cavi esterni.

MNS utilizza anche pannelli multifunzionali realizzati in plastica ignifuga ad alta resistenza, isolando efficacemente le sbarre orizzontali e verticali e prevenendo la formazione di archi tra i compartimenti.

Parametri tecnici

Progettazione della sicurezza

Durante l'uso, il quadro richiede un'attenta considerazione della sicurezza personale e della protezione delle apparecchiature. I prodotti Shangming sono sottoposti a sette processi di ispezione di qualità prima di lasciare la fabbrica per garantire che tutti i principali progetti di sicurezza siano in atto, soddisfacendo gli standard nazionali e internazionali come IEC 61439-1 / GB 7251.1 e fornendo documenti di certificazione completi e rapporti di test.

Isolamento completo: il quadro estraibile a bassa tensione MNS utilizza piastre metalliche per isolare completamente lo scomparto delle unità funzionali, lo scomparto sbarre collettrici e lo scomparto cavi. L'energia di guasto è confinata all'interno di questo compartimento, non influenzando i circuiti adiacenti e prevenendo la diffusione degli archi di guasto.

Interblocco cinque volte: previene scosse elettriche o danni alle apparecchiature causati da errori umani.

L'estrazione del cassetto dalla posizione inserito è possibile solo quando l'interruttore è aperto; l'asta di interblocco meccanico blocca il meccanismo di spinta. → Impedisce l'apertura e la chiusura del circuito principale sotto carico.

La porta dello scomparto dell'unità funzionale e la posizione del cassetto sono interbloccate; non è possibile aprire la porta se il cassetto non è completamente estratto; la cella sbarre/cavi richiede attrezzi speciali per essere aperta. →Previene l'ingresso accidentale nei compartimenti sotto tensione

L'interruttore di messa a terra e l'interruttore principale sono interbloccati meccanicamente; l'interruttore di terra non può essere chiuso quando il circuito principale è sotto tensione. →Impedisce il collegamento dei cavi di messa a terra mentre è sotto tensione

Quando l'interruttore di messa a terra è chiuso, l'interruttore principale non può essere portato nella posizione di collegamento. →Previene l'eccitazione con il filo di terra collegato.

L'interblocco a chiave opzionale o l'interblocco logico elettronico garantiscono la corretta sequenza operativa. →Previene l'apertura e la chiusura accidentale degli interruttori automatici.

Limitatore di pressione in caso di guasto: l'armadio MNS è progettato con un canale di scarico della pressione dedicato. In caso di cortocircuito accidentale interno, il gas ad alta temperatura e alta pressione viene scaricato verso l'alto, proteggendo gli operatori davanti e soddisfacendo i requisiti del test di guasto da arco elettrico IEC 61641.

Per quali settori consigliamo i quadri estraibili a bassa tensione MNS?

1. Industria petrolchimica

L’industria petrolchimica richiede una produzione continua e non può tollerare interruzioni prolungate di energia elettrica. Le condizioni operative implicano numerosi circuiti motore, grandi capacità di carico e avviamenti frequenti. I quadri fissi sono troppo rischiosi e comportano enormi costi di manutenzione.

Le unità a cassetto del quadro MNS consentono la manutenzione sotto tensione in un ambiente sicuro, forniscono un chiaro isolamento del circuito, riducono l'impatto degli incidenti e facilitano l'espansione e gli aggiornamenti.

2. Produzione su larga scala

Le industrie manifatturiere su larga scala come quelle dell’acciaio, del cemento e delle automobili operano continuamente con carichi di motori densi e sistemi elettrici su larga scala.

MNS supporta gli schemi MCC, standardizza i circuiti e consente una rapida manutenzione e sostituzione. Le unità funzionali possono essere aggiunte gradualmente man mano che le linee di produzione si espandono. Se si prevede di espandere la produzione in futuro e si richiede un utilizzo a lungo termine, i quadri MNS sono più adatti.

3. Data Center e grandi complessi commerciali

Queste applicazioni hanno requisiti estremamente elevati di continuità di alimentazione, con una distribuzione del carico densa e complessa, che necessita di monitoraggio intelligente e gestione a zone. Le interruzioni di corrente possono comportare perdite economiche significative.

MNS offre una suddivisione in zone chiara, una struttura di alimentazione più sicura e la capacità di integrare moduli di monitoraggio intelligenti, garantendo che la manutenzione non influisca sull'intero sistema.

4. Infrastrutture comunali

Incluse metropolitane, aeroporti, ospedali, impianti di trattamento delle acque reflue, ecc.

La stabilità dell’alimentazione elettrica è l’ancora di salvezza per le infrastrutture, che richiedono un controllo a zone e un rapido ripristino dopo la manutenzione. MNS consente la sostituzione delle unità funzionali anche in caso di interruzioni di corrente minori.

5. Industria energetica ed energetica

Sistemi ausiliari delle centrali elettriche, sistemi di distribuzione dell'energia eolica e solare e lati a bassa tensione delle sottostazioni. Questi scenari hanno requisiti elevati in termini di livelli di sicurezza e affidabilità del sistema. La struttura divisa e le unità a cassetti di MNS soddisfano meglio gli standard di progettazione.
