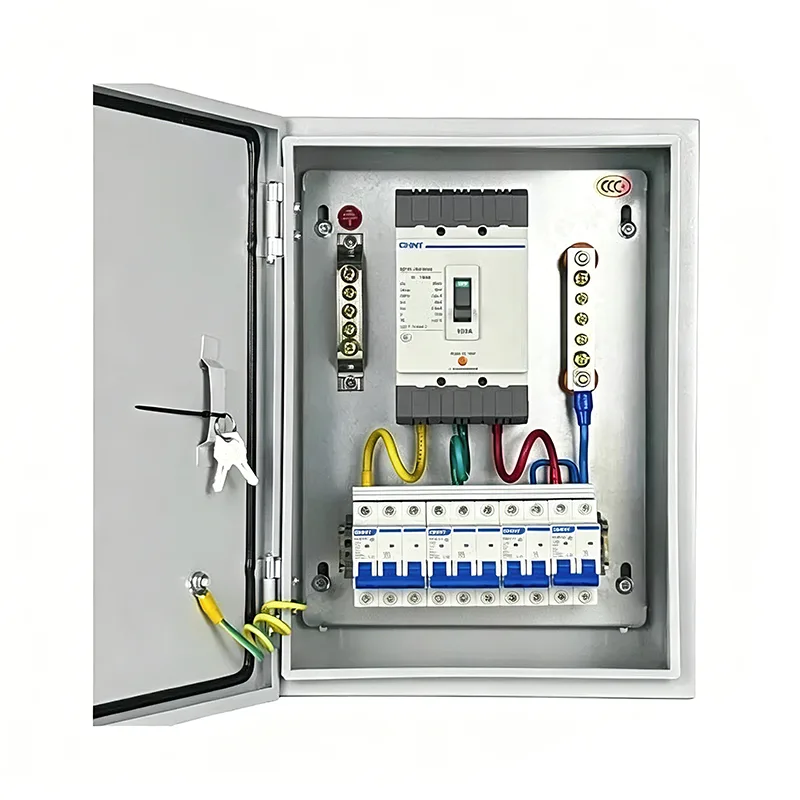

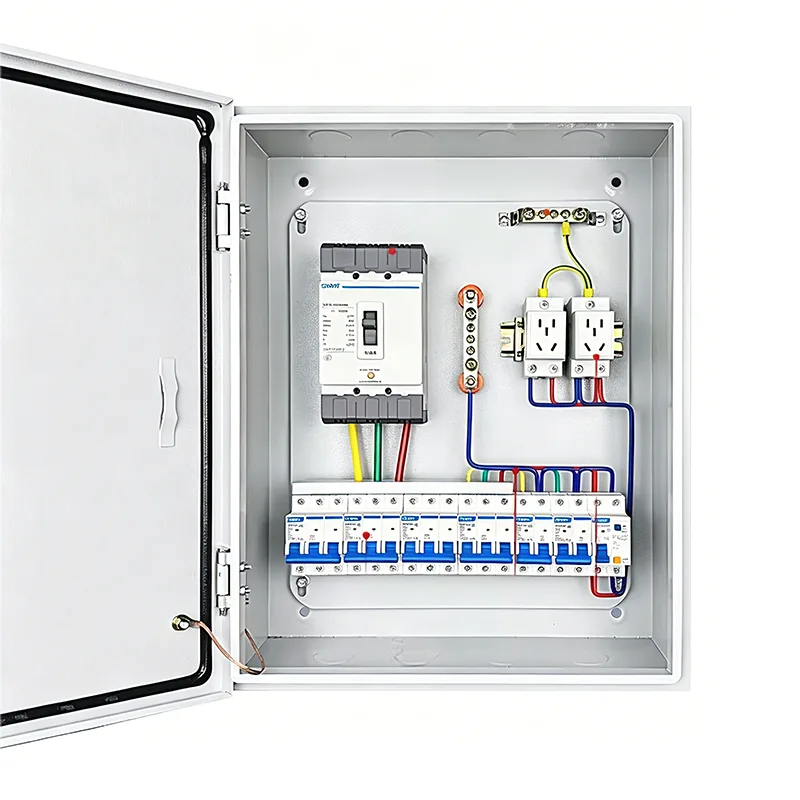

Piccolo set completo di scatole di distribuzione dell'energia

Il piccolo set completo di scatole di distribuzione dell'alimentazione integra vari componenti elettrici secondo uno schema circuitale specifico, installato all'interno di un piccolo armadio metallico. Sebbene piccolo, è un sistema di alimentazione completo. Shangming è il fornitore di questo prodotto e forniamo anche vari altri tipi di armadi e scatole di distribuzione.

Composizione del prodotto

Il piccolo set completo di scatole di distribuzione dell'energia di Shangming presenta un design avanzato e una qualità affidabile. Dal punto di vista dei componenti, questa serie non è semplicemente una collezione di scatole di distribuzione multiple, ma piuttosto una collezione di unità modulari configurate scientificamente in base alla logica dell'impianto elettrico, alla divisione funzionale e al coordinamento dell'installazione.

1. Sistema di supporto della scatola

Questa parte è responsabile della protezione fisica della scatola.

Involucro: tipicamente realizzato in lamiera di acciaio laminata a freddo o acciaio inossidabile.

Guide di montaggio: guide metalliche standard disposte orizzontalmente all'interno della scatola per il montaggio rapido di interruttori automatici e altri componenti.

Pannello: Dotato di porta; è disponibile una porta finestra personalizzabile che lascia esposta solo la maniglia di manovra dell'interruttore per evitare contatti accidentali con parti sotto tensione.

2. Sistema di distribuzione primario

Il sistema di distribuzione primaria gestisce la distribuzione dell'energia, fornendo controllo e protezione.

Interruttore automatico principale: l'interruttore di controllo principale dell'intera scatola, utilizzato per interruzioni di corrente di emergenza o manutenzione.

Interruttore automatico miniaturizzato: fornisce protezione da sovraccarico e cortocircuito per ciascun circuito derivato.

Dispositivo a corrente residua (RCD): monitora la dispersione di corrente e interrompe istantaneamente l'alimentazione in caso di rischio di scossa elettrica.

Protezione da sovratensione: assorbe l'alta tensione istantanea generata da fulmini o fluttuazioni della rete elettrica, proteggendo gli apparecchi elettrici di precisione a valle.

3. Sistema Ausiliario e di Monitoraggio

Indicatori luminosi: rosso per il funzionamento, verde per l'arresto, giallo per guasto, visualizza lo stato di alimentazione corrente.

Strumento di misurazione: piccolo contatore di energia montato su guida DIN per il monitoraggio di tensione, corrente o consumo energetico.

Morsettiera: per un collegamento ordinato dei cavi di carico esterni, facilitando la manutenzione futura.

4. Collegamenti elettrici e accessori

Sbarre collettrici: sbarre collettrici in rame a forma di pettine o a forcella, che sostituiscono i ponticelli disordinati, rendono i collegamenti tra gli interruttori automatici più compatti e riducono la generazione di calore.

Barra collettrice di terra e neutro: utilizza strisce di rame dedicate per collegare centralmente i fili neutro e di terra di tutti i circuiti.

Cablaggio interno: cavi ignifughi che soddisfano i requisiti di corrente nominale, instradati attraverso portacavi con marcature chiare del numero dei cavi.

Come scegliere la giusta scatola di distribuzione completa?

Prima di iniziare un progetto, è fondamentale identificare correttamente la configurazione completa della scatola di distribuzione. Una selezione inappropriata può portare a ridondanza funzionale, costi inutili, difficoltà di installazione o espansione futura limitata.

Passaggio 1: definire gli scenari applicativi e le caratteristiche di carico

Si prega di confermare le seguenti domande:

1. Dove verrà utilizzato?

Laboratorio di asciugatura interna → IP40 è sufficiente

Esterno/sala pompe/mare → Richiede IP54/IP65, materiale in acciaio inossidabile

2. Quali apparecchiature alimenterà?

Illuminazione/prese: monofase, bassa corrente (≤32A)

Motori/saldatrici: trifase, corrente elevata (≥32 A), richiede relè termici/contaminatori

Dispositivi intelligenti: richiede 24 V CC, interfaccia di comunicazione

3. È necessario un controllo automatizzato?

Avvio/arresto manuale → Alimentatore di base

Logica automatica/monitoraggio remoto → Richiede PLC/HMI Box

Passaggio 2: calcolare i parametri elettrici e determinare la capacità

1. Stima del carico totale

Elencare la potenza (kW) e la tensione operativa di tutte le apparecchiature elettriche. In caso di difficoltà, il team tecnico di Shangming può aiutarti a confermare.

Calcolare la corrente totale, considerando un fattore di contemporaneità Kx = 0,7–0,9;

Esempio:

3 motori da 5,5 kW (380 V) → Corrente motore singolo ≈ 11 A, corrente totale ≈ 3 × 11 × 0,8 = 26,4 A;

Illuminazione 5kW (220V) → Corrente ≈ 23A;

Linea in entrata principale consigliata ≥63A.

2. Pianificazione dei circuiti derivati

Ogni tipo di carico dovrebbe avere un circuito indipendente per evitare interferenze. Corrente nel singolo circuito ≤ 80% del valore nominale dell'interruttore.

Si consiglia che le apparecchiature importanti abbiano un circuito separato + UPS.

Passaggio 3: determinare il numero e la combinazione di custodie

Scenario semplice: 1 armadio integrato

Scenario di media complessità: 2–3 involucri

Elevata complessità ed elevati requisiti di sicurezza: 3–6 involucri

Passaggio 4: selezionare il livello di protezione e il materiale

I prodotti Shangming offrono livelli di protezione da IP30 a IP66 e i materiali includono acciaio laminato a freddo e acciaio inossidabile.

Se hai requisiti di sicurezza e intelligenza e hai bisogno di migliorare la comodità della manutenzione futura in base alla posizione di installazione specifica, comunica con noi. Shangming esaminerà la fattibilità e fornirà un preventivo e campioni entro 1-2 giorni lavorativi in ​​base ai disegni e ai requisiti tecnici.

Domande frequenti

D: Perché scegliere un piccolo set completo di scatole di distribuzione dell'energia invece di un unico armadio di grandi dimensioni?

R: Le scatole di distribuzione piccole e complete possono essere combinate in modo flessibile con diversi involucri funzionali in base alle esigenze effettive. Alcuni cavi e componenti sono preintegrati in fabbrica, rendendo l'installazione in loco più semplice e veloce e adatta a spazi ristretti o irregolari. Durante la manutenzione, la suddivisione in zone funzionali è chiaramente definita, facilitando la risoluzione dei problemi e la riparazione.

D: Come eseguire la manutenzione e l'ispezione quotidiana?

R: Controllare trimestralmente lo stato operativo di tutti gli interruttori automatici e i contattori per garantire che non vi siano surriscaldamenti o allentamenti.

Pulire regolarmente la polvere accumulata all'interno dell'involucro, in particolare la ventola di raffreddamento e i filtri. Controllare le guarnizioni del telaio della porta per invecchiamento e crepe e sostituirle se necessario.

Registrare i risultati dell'ispezione e le azioni correttive dopo ogni manutenzione per la tracciabilità.
